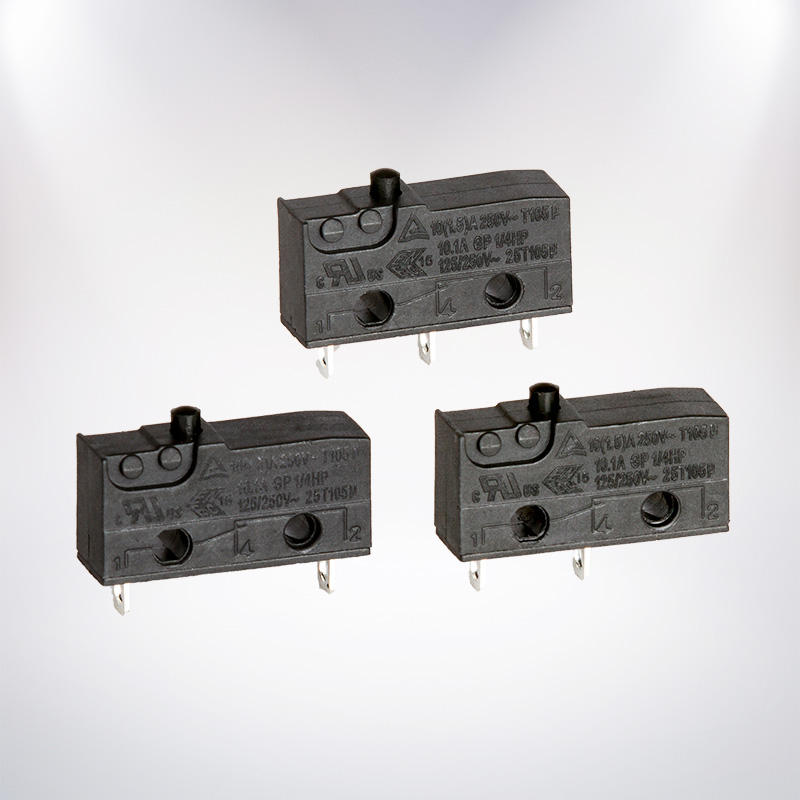

Mikrokapcsoló 5a 125 250V

Mikrokapcsoló 5a 125 250Vegy apró csattanós kapcsoló, amely elektromos áramkörök be- és kikapcsolására szolgál maximum 5a-ig a megadott működési határokon 125 V AC és 250 V AC feszültséggel. Általában elektronikus készülékekben, vezérlőrendszerekben, automatákban, irodai berendezésekben, ajtókban és burkolatokban, készülékekben stb.

Győződjön meg arról, hogy a meglévő névleges érték mellett a terhelés típusa, a hajtómű típusa, az erő, a kapcsok konfigurációja, a méretek és a környezeti feltételek megfelelnek az alkatrészek tervezett felhasználásának.

Mit jelent az 5A 125/250VAC?

Az „5A 125/250VAC” megjelölés általában azt jelzi, hogy a kapcsoló legfeljebb 5 ampert képes kezelni 125 V AC vagy 250 V AC feszültség mellett, ha a gyártó által javasolt megfelelő terhelés mellett használják.
Ez a specifikáció általában az ellenállásos terhelésekre vonatkozik.

Az olyan eszközök, mint a motorok, mágnesszelepek, kompresszorok, lámpák, transzformátorok és elektronikus tápegységek nagy bekapcsolási áramot vagy elektromos ívet tapasztalhatnak. Ilyen esetekben szükség lehet más terhelési besorolású eszközök alkalmazására vagy megfelelő elnyomó berendezés alkalmazására.

Ez AC besorolást jelent. Ez azonban nem garantálja, hogy a kapcsoló 125 VDC vagy 250 VDC feszültségű használatra engedélyezett. A továbblépés előtt mindig keresse meg a különálló DC besorolást a hozzárendelt adatlapon.

Hogyan működik a mikrokapcsoló?

A mikrokapcsoló bepattanó mechanizmust alkalmaz. Abban a pillanatban, amikor az aktuátor a pontos helyére kerül, a belső rugó gyorsan megváltoztatja az érintkezési állapotot. Ezért lehetővé teszi a kapcsoló kiváló megbízhatóságát minimális mozgása és állandó működési pontja ellenére.

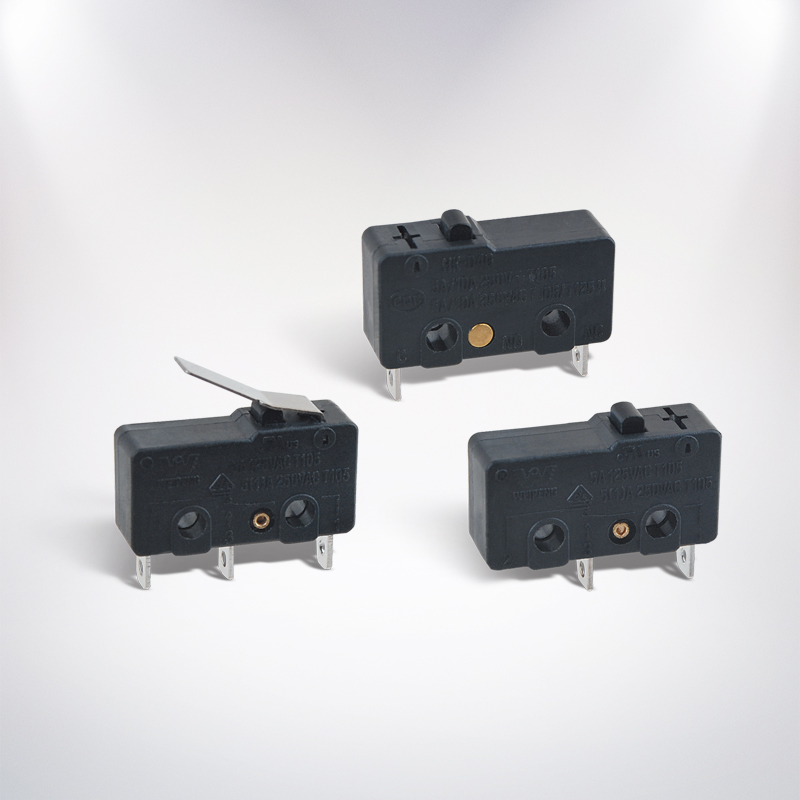

Az aktuátorok tipikus típusai közé tartozik a dugattyú, a csuklókar, a görgőkar és a szimulált görgő. A megfelelő típusú aktuátor kiválasztása a rendelkezésre álló hely, a mozgás iránya, valamint a folyamathoz szükséges erő és távolság alapján történik.

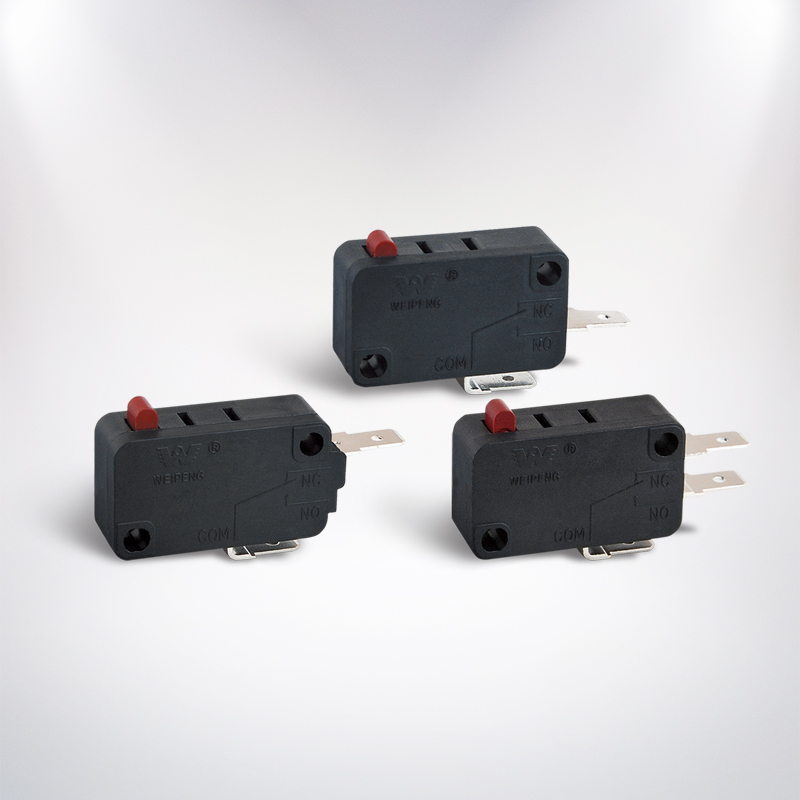

SPDT terminál konfiguráció

Számos 5A modell működik SPDT módban (Single Pole Double Throw). Az SPDT közös termináljai a COM, NC és NO.

Ha az áramkört az aktuátor megnyomásával aktiválják, használja a COM-ot a NO-val együtt. Másrészt használja a COM-ot az NC-vel kombinálva, amikor az áramkörnek készenléti állapotban zárva kell maradnia, és nyitottá válik, amikor a működtetőelem be van kapcsolva. A bekötési folyamat előtt feltétlenül ellenőrizze a tényleges kapcsoló címkéjét.

Mi az érzékeny mikrokapcsoló?

Az érzékeny mikrokapcsoló meglehetősen kis erővel működik. Hasznos, ha a kapcsolót könnyű ajtó, műanyag fül, kis szerkezet vagy korlátozott mozgás segítségével működtetik.

Az érzékenységet a jelenleginél több határozza meg. Ellenőrizze a következő specifikációkat:

• Működési erő és kioldó erő
• Előutazás és túlzás
• Működési helyzet
• A hajtómű típusa és hossza
• Mechanikai és elektromos élettartam

A görgős kar használata minimálisra csökkentheti a külső rendszer erőfeszítéseit. A nem megfelelő beállítás azonban oldalirányú feszültséghez és korai meghibásodáshoz vezethet. Megfelelően kell működnie, anélkül, hogy túllépné a túllépési specifikációt.

5A, 10A, 16A és 21A mikrokapcsolók

A mikrokapcsolókat az áramerősség különböző változataiban gyártják, nevezetesen 5A, 10A, 16A és 21A. A magasabb árambesorolás nem feltétlenül a megfelelő választás; kiemelten fontos, hogy a kapcsoló összhangban legyen az alkalmazási feszültséggel, a terhelés típusával, a méretekkel, a kapocs típusával és a szabványokkal.

Ha egy 5A névleges feszültségű mikrokapcsolót néz 125 V és 250 V mellett, más, 10 A, 16 A és 21 A névleges feszültségű modellekkel, érdemes az összes specifikációt összehasonlítani, ahelyett, hogy csak a névleges értéket nézné. A magasabb névleges kapcsoló eltérhet az alacsonyabb névleges modellektől olyan tervezési jellemzőkben, mint a rögzítési furatok, a működtető mozgása, a kapocshelyzet és az érintkezők méretei.

Terhelési és biztonsági szempontok

A terhelés csatlakoztatása előtt nemcsak a normál áramot kell azonosítani, hanem a bekapcsolási vagy indítási áramot is. Az ellenállásos terhelések általában sokkal könnyebben kezelhetők, mint az induktív vagy kapacitív terhelések. A motorok és mágnesszelepek szikrákat generálhatnak, amelyek károsíthatják az érintkezőket, még akkor is, ha a normál áram 5 A alatt van.

A fő alkalmazásoknál megfelelő szigetelést, túlterhelés elleni védelmet, mechanikai védelmet és burkolatot kell alkalmazni. A kapcsoló megfelelő felszerelését általában úgy kell elvégezni, hogy az megszakítsa a vezető vezetéket a berendezés tervezése és a helyi elektromos előírások szerint.

Az ezzel kapcsolatos telepítési vagy tesztelési munkák előtt húzza ki a hálózati tápellátást. A hálózati feszültség bekötését szakképzett szakembernek kell elvégeznie, vagy ellenőriznie kell.

Szerelési és telepítési tippek

Rendelés előtt mindig ellenőrizze a karosszéria méreteit, a rögzítőfuratok távolságát, a hajtómű magasságát, a kivezetés típusát és a működési helyzetet. A hasonló kinézetű kapcsolók nem feltétlenül cserélhetők fel.

A működtető szerkezetet a megfelelő irányba kell nyomni, és nem szabad kemény mechanikus ütközőként használni, hacsak a gyártó másként nem rendelkezik. Kerülni kell a túlzott ütéseket, oldalnyomást, páratartalmat, nedvességet és vibrációt.

Különféle általánosan használt terminálok léteznek; Ezek közé tartoznak a forrasztókapcsok, a gyorscsatlakozó fülek, a PCB érintkezők és a vezetékcsatlakozók. A stílus az alkalmazott összeszerelési technika és a rendelkezésre álló hely alapján választható meg.

Hogyan válasszuk ki a megfelelő modellt

Vásárlás előtt használja ezt az ellenőrző listát:

• Ellenőrizze az AC vagy DC feszültséget és a tényleges terhelési áramot.
• Határozza meg, hogy a terhelés rezisztív, induktív, kapacitív, motoros vagy lámpás.
• Válassza az SPDT, SPST-NO vagy SPST-NC opciót az áramkörnek megfelelően.
• Válassza ki a szükséges működési erőt és a működtető szerkezet stílusát.
• Hasonlítsa össze a szerelési méreteket és a kapocspozíciókat.
• Ellenőrizze az üzemi hőmérsékletet, a tömítést, az elektromos élettartamot és a jóváhagyásokat.
• A pontos cikkszámért kérje a hivatalos adatlapot.

GYIK: Érzékeny mikrokapcsoló SPDT 5A 125/250VAC

Mi az az SPDT 5A 125/250VAC érzékeny mikrokapcsoló?

A kapcsoló egy kis erejű és pattintható eszköz, közös terminállal és kettős kimenettel. Maximális névleges áramerőssége 5A, ha ellenőrzött körülmények között működik.

Használhatom 250VDC-re?

Nem, bár a 125/250 VAC jelölés AC névleges értéket jelent, az egyenfeszültségre nem ad besorolást. Mindig olyan kapcsolót keressen, amelyen egyenfeszültség és névleges áramerősség szerepel.

Mi a különbség a NO és az NC között?

Az alaphelyzetben nyitott kapcsoló lehetővé teszi az elektromos áram áramlását, ha semmit sem nyomnak meg a kapcsolón, míg a normál zárt kapcsoló lehetővé teszi az elektromos áram áramlását, amikor a működtetőt megnyomják.

Egy 5A-es mikrokapcsoló vezérelhet egy motort?

Bár a motor árama 5 A alatt van, előfordulhat, hogy a kapcsoló nem működik megfelelően. Határozza meg az indítóáramot és az induktív ívet, amely meghaladhatja a kapcsoló kapacitását. Értékelje a motor terhelhetőségét, vagy használjon relét vagy mágneskapcsolót.

Kicserélhetem az 5A-es kapcsolót 16A-es vagy 21A-es modellre?

Csak akkor, ha a csere méretei, a hajtómű mozgása, a kapcsok elrendezése, az érintkezők elrendezése, a névleges feszültség és a tanúsítás tekintetében azonos méretűek. A nagyobb teljesítmény önmagában nem elegendő.

Mennyi ideig bírja a mikrokapcsoló?

A termék élettartamát a terhelés, az üzenetek gyakorisága, az igazítás, a környezet és a telepítés minősége határozza meg. A mechanikai és az elektromos élettartam különböző fogalmak; ezért az elektromos élettartamra vonatkozó előírásokat a tényleges terhelésnek megfelelően kell követni.

Befejezésül aMikrokapcsoló 5a 125 250Vkis méretű váltakozó áramú vezérlő és helyzetérzékelő rendszerek számára életképes megoldás, ha a terhelés és a mechanikai paraméterek megfelelőek. Ellenőrizze a specifikációkat, válassza ki a megfelelő kapcsokat és aktuátort az SPDT-hez, és vegye igénybe a relét vagy egy nagy teherbírású megoldást a jelentős bekapcsolási árammal rendelkező eszközökhöz vagy az igényes elektromechanikus alkalmazásokhoz.
