Megvilágított billenőkapcsoló: típusok, vezetékek és vásárlási útmutató

A megvilágított billenőkapcsoló egyfajta be-/kikapcsolóként szolgál, amely LED-del vagy neonfénnyel van beépítve, amely jelzi, hogy a kapcsoló be/be állásban van-e vagy nem könnyen. Kijelzőjének köszönhetően a billenőkapcsoló még a sötétben vagy a zsúfolt kezelőpaneleken is jól látható. A megvilágított billenőkapcsolók számos alkalmazásban megtalálhatók autókban, csónakokban, lakóautókban, kerékpárokban, háztartási gépekben, ipari gépekben, elektromos vezérlőrendszerekben stb.

Lehetőség van megvilágított billenőkapcsolók használata kisfeszültségű áramkörökben és nagyfeszültségű szektorokban egyaránt. Találkozhatunk autóipari alkalmazásokban használt 12 V-os kapcsolókkal, valamint otthoni és ipari 120 V-os váltakozó áramú kapcsolókkal. A megfelelő típus kiválasztásánál meg kell határozni a rendszer feszültségét, a névleges áramerősséget, a terhelés típusát, a kivezetések elrendezését, a kapcsoló méretét és a beépítési területet.

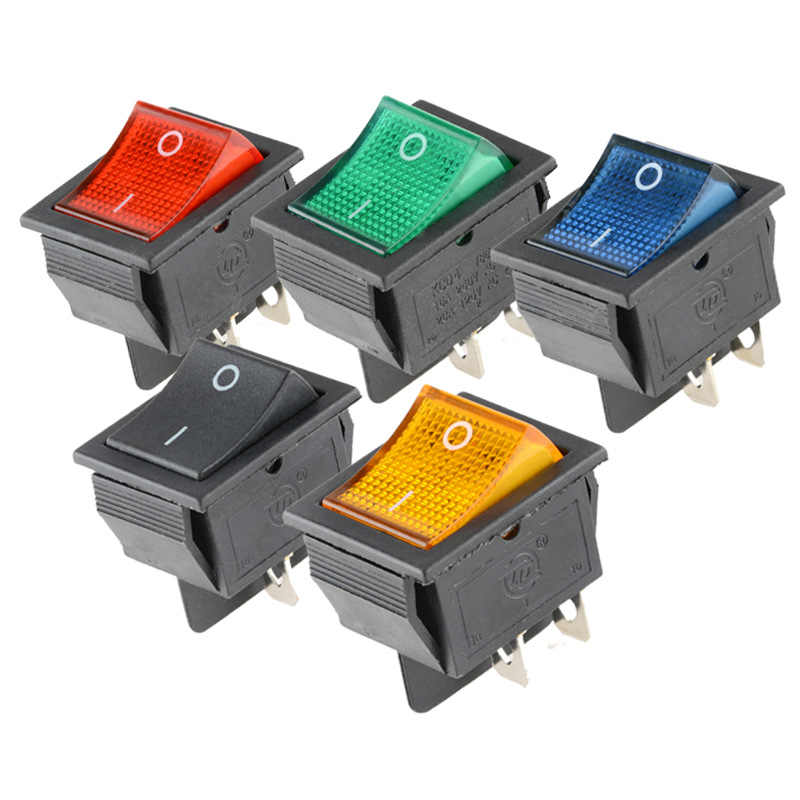

Mi az aMegvilágított billenőkapcsoló?

Egy billenőkapcsoló készül alengőmechanizmus, amely aktiválhat egy elektromos áramkört. A billenőkapcsoló bekapcsolt helyzetbe kerül, és a tápegység csatlakozik a táplált berendezéshez. Ezenkívül a kapcsoló beépített LED-del vagy neonnal rendelkezik, amely jelzi a tápfeszültség bekapcsolását.

A kapcsoló jelezheti, hogy kap-e áramot, be van-e kapcsolva, vagy van-e más áramkör, az eszköz kialakításától és beállításától függően. A kapcsoló típusától függően többféle módon csatlakoztatható. A telepítés megkezdése előtt azonban feltétlenül olvassa el a gyártó vezetékezési utasításait és jelölőit.

A világító billenőkapcsolók gyakori típusai

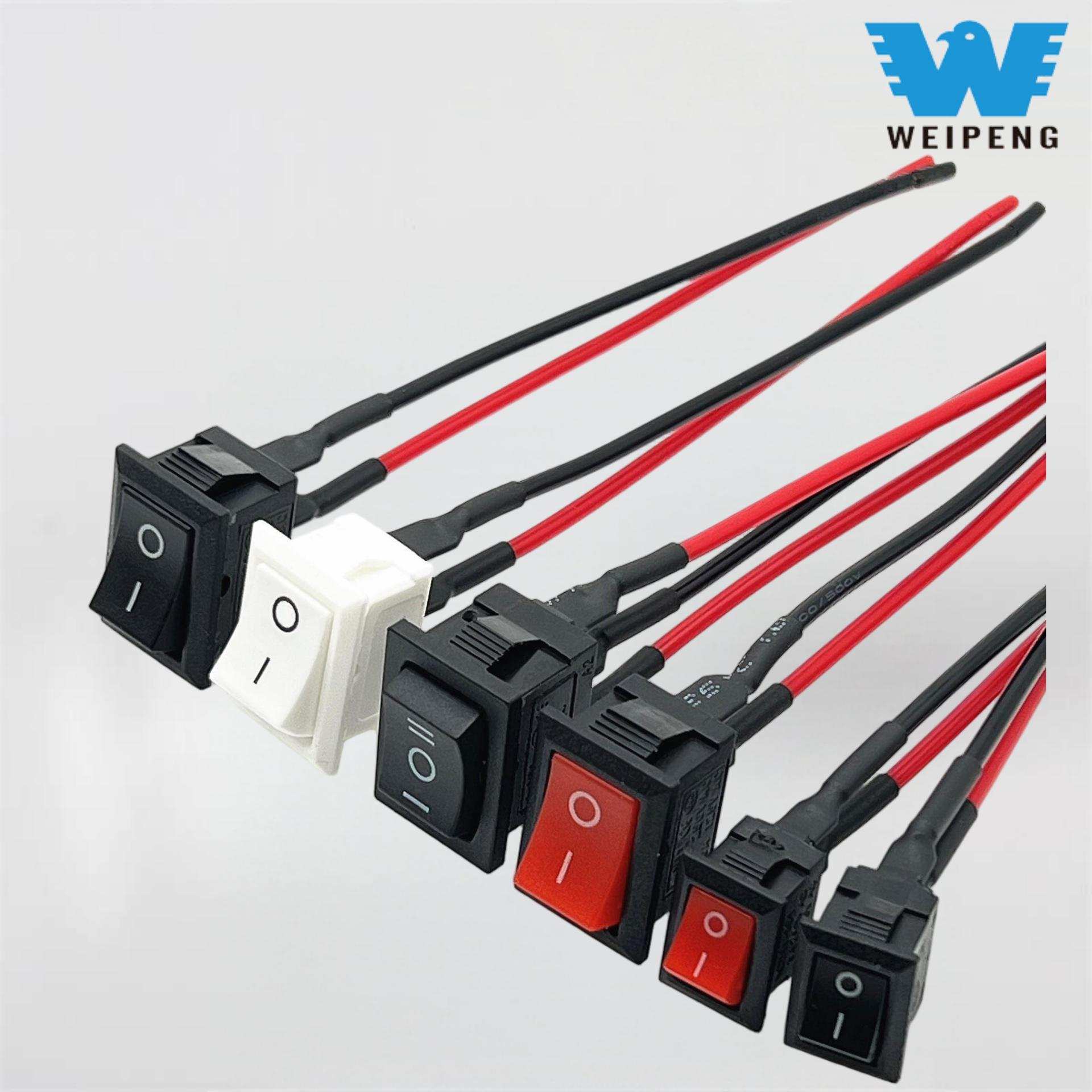

Kétterminális billenőkapcsolók

A kétpólusú kapcsolót úgy tervezték, hogy egyszerű be- és kikapcsolási módban működjön. Általánosságban elmondható, hogy az ilyen típusú kapcsolókészülékek mind a terhelési, mind az elektromos tápáramkörhöz csatlakoznak, és feszültség alatt világíthatják a LED-et. Egyes LED típusokat a polaritás befolyásolja, ezért a bekötéseket az alábbiak szerint kell elvégezni.

Három terminálos billenőkapcsolók

A három csatlakozós kialakítást az elektromos energia bemenetére, a kapcsolható jelekre és a földelésre való csatlakozásra jellemzik. A földeléshez külön terminálnak köszönhetően a szóban forgó jelző problémamentesen működik. Ezt a fajta kialakítást gyakran használják autókban és csónakokban.

Négy- és ötterminális billenőkapcsolók

A 4 és 5 kapocskapcsolók független világítást, kétpólusú kapcsolást vagy több kimenetet biztosítanak. Kifinomultabb vezérlőfejekhez is alkalmasak, bár a megfelelő huzalozás az áramkör belső konfigurációjától függ. Ezért a megadott diagramot kell követni, ahelyett, hogy egyszerűsítené a kábelezési folyamatot a szabványos csatlakozóhelyeken.

SPST, SPDT és DPDT konfigurációk

Az SPST kapcsoló csak egyetlen áramkört képes befejezni, és azt csak be- és kikapcsolni. Az SPDT kapcsolók egy bemenetet kapcsolnak be, és két kimeneten működnek. A DPDT kapcsolók két áramkörön működnek, és képesek a bemenetek kiválasztására vagy a polaritás megfordítására. Az SPST kapcsoló a tipikus alkalmazásokhoz, például a lámpa bekapcsolásához használt kapcsolók leggyakoribb formája.

Mi az aMegvilágított billenőkapcsoló12V-ra használják?

A 12 voltos világítással ellátott billenőkapcsolót 12 voltos egyenáramú (DC) tápellátással rendelkező elektromos áramkörökben való használatra tervezték. Tipikus alkalmazások a következők:

• Autó- és motorkerékpár-világítás
• LED-es fénysávok és munkalámpák
• Hűtőventilátorok és vízszivattyúk
• Hajó és lakóautó tartozékok
• Műszerfal és vezérlőpult felszerelése
• Akkumulátoros elektromos rendszerek

A 12V-os szabvány nem írja elő a kapcsoló felső áramkorlátját. Megállapítható például, hogy egy kapcsoló 12 V-ról 20 A áramerősséggel tud működni. Indítás közben azonban bizonyos gépek, például motorok és szivattyúk nagyobb áramot vehetnek fel. Ebből a célból megfelelő reléket kell használni a nagy áramok vagy induktív terhelések szabályozására.

Hogyan válasszuk ki a megfelelő megvilágított billenőkapcsolót

Ellenőrizze a névleges feszültséget és áramerősséget

Válasszon olyan kapcsolót, amely megfelelően működik az áramkör feszültségével és áramával. Például 12 V DC névleges kapcsolót nem szabad használni 120 V vagy 230 V AC feszültségű áramkörhöz. A normál üzemi áram mellett figyelembe kell venni a terhelés indító- vagy bekapcsolási áramát is.

Vegye figyelembe a terhelés típusát

Az elektromos motorok, szivattyúk, fűtőberendezések, izzók és LED-meghajtók eltérő terhelést rónak a kapcsolókra. Azok a besorolások, amelyek csak az ellenállásos terhelést veszik figyelembe, nem vonatkoznak az induktív terhelésekre, például az elektromos motorokra. A kapcsolók kiválasztását az általuk kezelt terhelések alapján kell elvégezni.

Erősítse meg a szerelési méreteket

Rendelés előtt ellenőrizze a panel kivágásának méretét, valamint a panel vastagságát, a tartófül helyzetét és a panel mögötti hézagokat. Egy kapcsoló bejuthat az elülső kivágásba, de más alkatrészeknek és vezetékeknek is ütközhet.

Tekintse át az indikátor specifikációit

A LED-es indikátorok fogyasztása nagyon alacsony, ezért általában 12 V-os rendszerekben használják őket. Győződjön meg arról, hogy a LED tartalmaz belső ellenállást, és ellenőrizze, hogy van-e polaritása. Eltérő feszültségű kapcsoló használata a kijelző helytelen beállítását okozhatja.

Vegye figyelembe a környezetvédelmet

Olyan kapcsolókat válasszunk, amelyek ellenállnak a nedvességnek és megakadályozzák a rozsdásodást abban az esetben, ha kültéren, beltéren, tengeri környezetben vagy poros és vibrációs környezetben használják őket.

Hogyan kell bekötni egy világító billenőkapcsolót?

A világító billenőkapcsoló bekötése magában foglalja az adott kapcsoló specifikációinak azonosítását, beleértve a csatlakozók számát és elrendezését. A munka megkezdése előtt mindig szakítsa meg az áramellátást, és pontosan azonosítsa az egyes kivezetéseket. Az elektromos hálózathoz való csatlakoztatást csak szakképzett technikusok végezhetik.

Tipikus háromkapcsos 12V vezetékezés

Biztosított pozitív táp -> Tápfeszültség vagy bemeneti kapocs
Kapcsolt kimenet -> A terhelés pozitív kapcsa
Rendszer negatív -> Földelési kapocs és terhelés negatív

Az áramnak rendelkezésre kell állnia a terhelésen, amint a kapcsolót bekapcsolják, jelezve, hogy a visszajelző bekapcsolt. A biztosítékot közvetlenül a tápegység, azaz az akkumulátor mellé kell felszerelni. A biztosíték értékének meg kell felelnie a vezeték típusának és az áramkör specifikációjának is.

Tipikus kétkivezetéses vezetékezés

Pozitív táp -> Kapcsoló 1. kapocs
Kapcsoló 2. kapocs -> Pozitív terhelés
Negatív terhelés -> Rendszer negatív

Ha egy kapcsoló polaritásérzékeny LED-et tartalmaz, fontos a pozitív és negatív vezetékek helyes csatlakoztatása. Abban az esetben, ha a vezetékek felcserélődnek, a LED nem kapcsol be, annak ellenére, hogy a kapcsoló megfelelően működik.

Bekötési és biztonsági szempontok

Használjon megfelelő névleges áramerősségű vezetéket, és használjon szigetelt csatlakozókat, valamint hőre zsugorodó csövet, hogy minden csatlakozás biztonságos legyen. Ne vezesse a vezetékeket éles sarkok, magas hőforrások vagy olyan területek közelében, amelyek mozgást okozhatnak. Gépjárművek esetén ellenőrizze, hogy a kábelköteg nincs-e kitéve vibrációnak és kopásnak. A tengeri vezetékek esetében győződjön meg arról, hogy a csatlakozók és a használt vezetékek korróziómentesek.

A világító kapcsolt billenőkapcsoló nem helyettesíti a megszakítót, a megfelelő földelést vagy a biztosítékot. Ha a kapcsoló túlmelegszik, megolvad, elszíneződik, szikrázik vagy égett szagot bocsát ki, akkor kapcsolja ki, mert ez elektromos hibára utalhat, például túláramra, laza csatlakozásra, hibás érintkezőkre vagy a terhelés kezelésére túl vékony vezetékekre.

KözösMegvilágított billenőkapcsolóProblémák

A jelzőfény nem világít

Néhány gyakori ok a polaritás felcserélése, a földelés hiánya, a kapcsok azonosításának hibája vagy egy másik feszültségre tervezett jelző használata. Hasonlítsa össze a szerelési munkát a gyártó kapcsolási rajzával, és ellenőrizze, hogy a megfelelő kapcsokon van-e feszültség.

A terhelés működik, de a jelző nem

Még akkor is, ha a kapcsoló érintkezői jól vezettek, ugyanolyan fontos ellenőrizni, hogy a készülék rendelkezik-e külön földeléssel vagy tápegységgel. Ezenkívül ellenőrizze, hogy az egység rendelkezik-e olyan fényforrással, amely a többitől külön működik.

A jelzőfény továbbra is égve marad, ha a kapcsoló ki van kapcsolva

Egyes kapcsolómodellek úgy működnek, hogy mindig világítanak, amikor áram van a bemenetükön. Ez a viselkedés normális lehet az adott eszköz esetében. A kapcsoló cseréje előtt ellenőrizze a kapcsoló jelző áramkörét.

A jelzőfény villog, vagy a kapcsoló felforrósodik

Az olyan problémák, mint a laza csatlakozások, a feszültségesés, a nagy áramerősség vagy a nem megfelelő terhelések villogást és túlmelegedést okozhatnak. Ezt az áramkör leválasztásával és a kapcsoló névleges értékének, a vezeték méretének, valamint az eszköz csatlakoztatásának és terhelésének vizsgálatával kell megvizsgálni. Szükség esetén relé használatára lehet szükség a motorhoz, szivattyúkhoz vagy más nagy áramot felvevő terhelésekhez.

Gyakran Ismételt Kérdések

A világító billenőkapcsolóhoz földvezeték kell?

Nem mindig ez a helyzet. A kétkivezetéses típusú mérőknél a jelzőjüket belülről kötik össze, ami azt jelenti, hogy nincs szükség külön földelésre. A három csatlakozóval rendelkező modelleknek mindig saját földelési ponttal kell rendelkezniük. Mindig ellenőrizze a megfelelő terminálokat és a termékek specifikációit.

Egy 12V-os megvilágított billenőkapcsoló vezérelheti a LED-es világítást?

Az állítás érvényes, mivel a kapcsoló névleges értéke megfelel a rendszer feszültségének, a névleges üzemi áramnak és a LED-meghajtó indítási áramának. Nagyobb LED-sávok vagy több lámpatest használata esetén relére lehet szükség.

12V-os billenőkapcsoló használható háztartási árammal?

Nem, a 12V DC névleges billenőkapcsoló nem használható sem 120V, sem 230V AC feszültséggel. A váltakozó áramú kapcsolót a váltakozó feszültségre, az áramerősségre, a terheléstípusokra és a háztartási elektromos áramra vonatkozó biztonsági szabványokra kell méretezni.

Miért világít halványan a LED billenőkapcsolóm, ha ki van kapcsolva?

A gizmoból vagy az áramkör terheléséből származó kis szivárgási áram gyenge fényt hoz létre. Időnként ezen elrendezés helyett más kapcsoló, relé vagy eszköz használatához is folyamodhatunk a rakomány oldalán.

Hogyan tesztelhetem a billenőkapcsolót?

A folytonosság teszteléséhez a kapcsolót ki kell venni az áramforrásból, és a multimétert folytonossági üzemmódba kell állítani. A kapcsoló működésének olyannak kell lennie, hogy működés közben legyen nyitott és zárt válasza is. Soha ne végezzen folytonossági vizsgálatot feszültség alatt álló áramkörön.

A megfelelően megvilágított billenőkapcsoló a környezethez illő feszültség, áram, terhelés típusa, kivezetések, méret és funkció specifikációival rendelkezik. Egy kis 12 V-os tartozék aktiválásához egy SPST kapcsoló megfelelő választás. Ha motorokról vagy nehéz berendezésekről van szó, akkor szükség lesz relére, és más elektromos rendszerekben is szükség van biztosítékokra és megfelelő vezetékekre.
