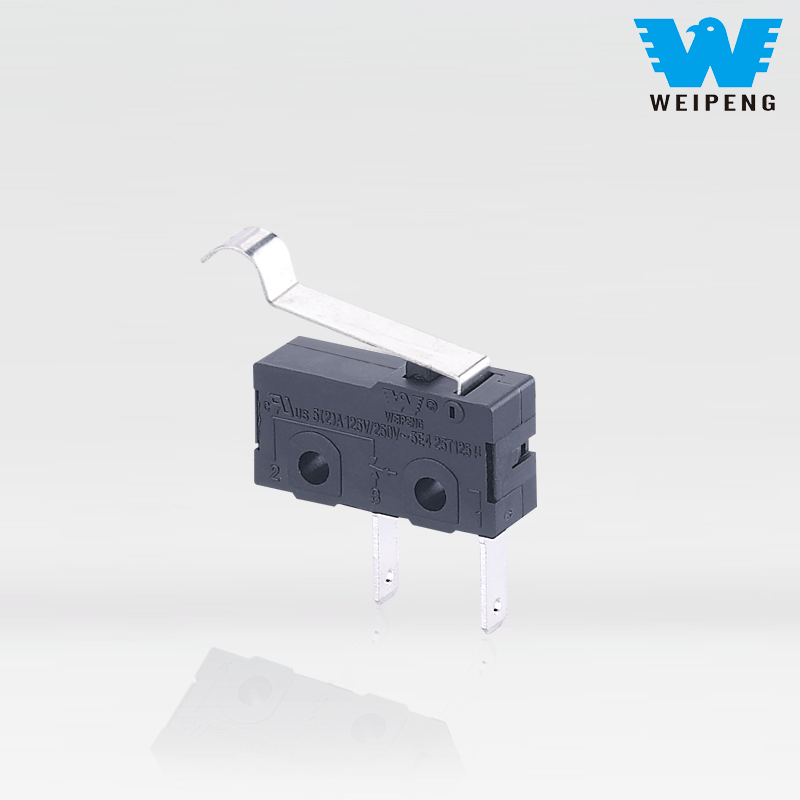

Kis porálló kéttűs mikrokapcsoló karral

Kis porálló kéttűs mikrokapcsoló karral, mint a Tongda WEIPENG reprezentatív terméke, amely megtestesíti az alapvető szabványosítás és testreszabás integrációját. Gyártóként és nagykereskedőként a saját gyárunk által gyártott tartós intelligens készülék-visszaállító kapcsoló alapelve a „stabilitás, megbízhatóság és forgatókönyv-kompatibilitás”. Névleges feszültség: 5A 250VAC Hőmérséklet tartomány: -40°C~+125°C IP kód: IP40 Mérete: 19,8*10,6*6,4mm Jóváhagyás: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LD-003

Kérdés küldése

termékleírás

A WEIPENG® vezető szerepet tölt beKis porálló kéttűs mikrokapcsoló karral gyártók, beszállítók és exportőrök.

Mikro kapcsolóBevezetés

Működési elv és szerkezeti jellemzők

A HK-04G-L bepattanó mechanizmust használ, amelynek belső belső szerkezete egy precíziós rugós lemez.

Főbb előnyök:Még akkor is, ha a külső erő lassan hat a kapcsoló működtetőkarjára, a belső rugólap hirtelen megbillen az út egy bizonyos kritikus pontján, ami az érintkezőket nagyon nagy sebességgel történő megszakadásra vagy törésre készteti. Ez a mechanizmus nagymértékben csökkenti az ívképződés idejét, hatékonyan védi az érintkezőket, és biztosítja a kapcsoló hosszú élettartamát és nagy megbízhatóságát.

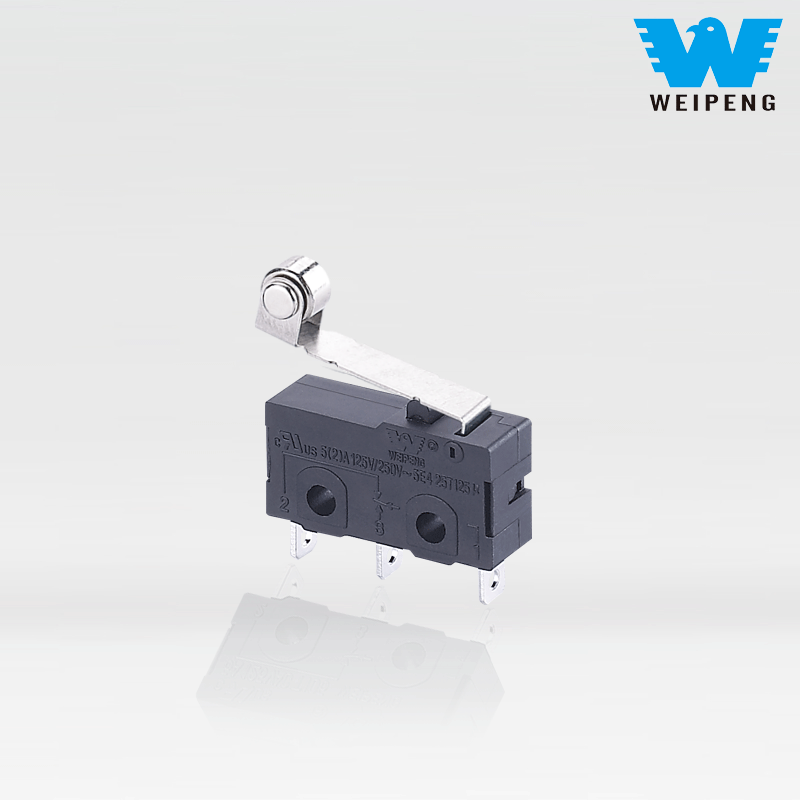

Működtetőszerkezet típusa: A HK-04G-L sorozat különféle hajtóműveket kínál, a legelterjedtebb a görgőkaros típus (például HK-04G-LZ), amely alkalmas mozgó alkatrészek észlelésére és hatékony súrlódáscsökkentésre.

Sorkapocs típusa: Vannak forrasztókapcsok forrasztáshoz és PCB sorkapcsok a PCB lapokba való közvetlen beillesztéshez, amelyeket az összeszerelési folyamatnak megfelelően választhat ki.

Működési környezet: Ne kenje olajjal a kapcsoló működtető részét, mert ez port vonzhat be és rossz érintkezést okozhat. Erősen poros vagy páratartalmú környezetben válasszon nagyobb védettségű (például IP67) zárt kapcsolót.

Telepítés: Helyezze a kapcsolót sík felületre, és alátétekkel rögzítse egyenletesen, megelőzve a ház deformálódását, amely befolyásolhatja a belső működési pontosságot.

Mikro kapcsolóAlkalmazás

Kompakt méretének és precíz vezérlési képességeinek köszönhetően a HK-04G-L-t széles körben használják különféle területeken:

Háztartási gépek: Mikrohullámú sütőkben az ajtóreteszelés észlelésére, rizsfőzőkben a fedőzárás észlelésére, turmixgépekben a csésze beszerelés észlelésére stb., biztosítva az eszközök megfelelő működését.

Irodai és kommunikációs berendezések: Nyomtatókban és fénymásolókban a papír helyzetének, a papírelakadásnak vagy a borító állapotának észlelésére használják; funkcionális kapcsolás kommunikációs eszközökben.

Autóelektronika: Az autóajtó állapotának, a féklámpa kapcsolóknak, az üléshelyzet végálláskapcsolóknak stb.

Ipari és orvosi: automatizált berendezések utazási határértékeinek észlelésére, precíziós műszerek helyzet-visszajelzésére, orvosi eszközök állapotfigyelésére stb.

Mikro kapcsoló Specifikáció

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Érintkezési ellenállás		≤50mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	500V/0,5mA/60S
		A terminálok között és a fém keret	1500V/0,5mA/60S
5	Elektromos élettartam		≥10000 ciklus
6	Mechanikai élettartam		≥100000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		Elektromos: 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, CE
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86 ~ 106 KPa
