NC mikrokapcsoló: Végleges kézikönyv az NC mikrokapcsolók megismeréséhez, kiválasztásához és kezeléséhez

Az elektronikával, ipari automatizálással és a barkácsoló közösséggel foglalkozó emberek ismerik a mikrokapcsolókat; a vezérlőáramkörök kevésbé ismert bajnokai. A mikrokapcsolók egyik típusa az NC mikrokapcsoló (Normal Closed micro switch), ami rendkívül fontos. Ha azon gondolkodik, hogyan azonosítson egy NC kapcsolót, annak alkalmazását, vagy hogy megtalálja a megfelelő NC-t a projektjéhez, ebben az útmutatóban megtalálja az összes választ az NC mikrokapcsolókra, a NO mikrokapcsolóktól való megkülönböztetésére és alkalmazásaira vonatkozóan.

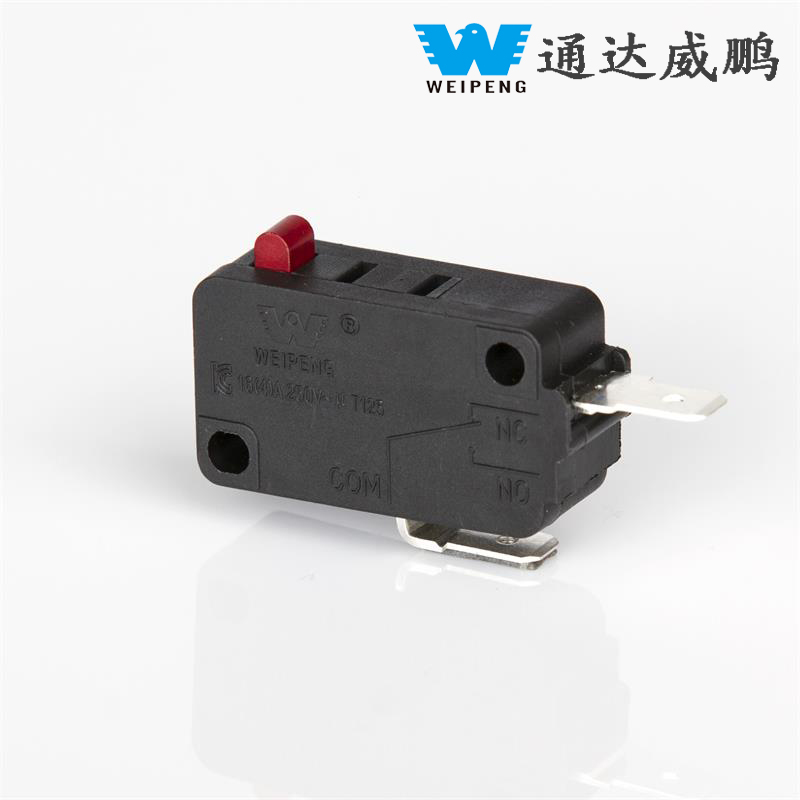

Mi az anNC mikrokapcsoló?

Az NC mikrokapcsoló vagy normál zárt mikrokapcsoló olyan elektromos kapcsoló, amely zárt helyzetben marad, és hagyja áramolni az elektromosságot, amíg ki nem kapcsol. Ezután a kapcsoló nyit, és leállítja az áramkört. Ez ellentétes a NO (Normally Open) mikrokapcsolóval, amely kioldás előtt nyitva van, és utána zár. A mikrokapcsolókra más kifejezéseket is használnak, és ezek egyike a gyors kapcsolási mozgásuk miatt a bepattanó kapcsolók.

Működési módban, amikor az aktuátor nem működik, az érintkezők érintkeznek és áram folyik keresztül. A működtető aktiválása után az érintkezők kinyílnak, megszakítva az áram áramlását. Az ilyen típusú NC mikrokapcsolók szükségessé válnak a vészleállítás biztosítására szolgáló áramkörökben, a biztonsági küldetésekben és a visszacsatolást igénylőkben.

Hogyan működik az NC mikrokapcsoló?

A mikrokapcsolókat egy olyan rendszer hajtja, amely lehetővé teszi gyors és határozott működtető mozgást. A kapcsoló belsejében rugós nyomógombos mechanizmus található. Az aktuátor lenyomásával „pattanás” történik, és az érintkezők helyzete megváltozik.

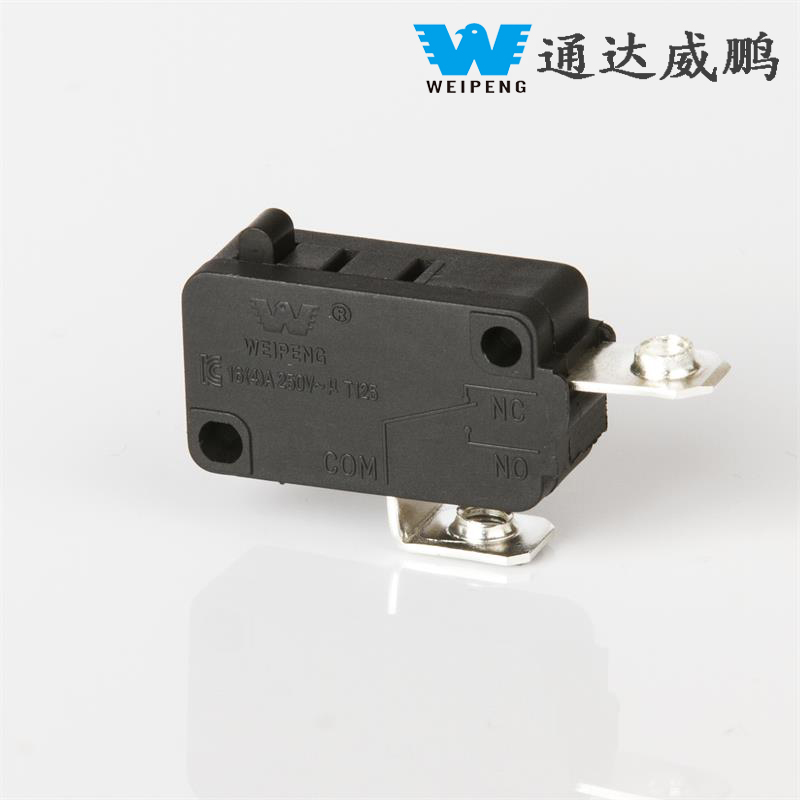

NC mikrokapcsolóhoz:

• Amikor az aktuátor nem mozog, a COM terminál az NC kivezetéshez csatlakozik.
• Az aktuátor megnyomása megszakítja a COM-NC kapcsolatot, kinyitja az áramkört.

Ennek az elvnek számtalan alkalmazásai vannak; ezek magukban foglalnak mindent a berendezések biztonsági reteszeléseitől és az ipari gépek kezelőszerveitől a liftajtókig és az automatákig.

Hogyan állapítható meg, hogy egy kapcsoló NC vagy NO?

Az áramkör fejlesztésének és karbantartásának fontos szempontja annak ismerete, hogy egy mikrokapcsoló NC vagy NO. Íme néhány módszer a típus azonosítására:

Szemrevételezés:Az „NC” (normálisan zárt) és a „NO” (normálisan nyitott) címkék általában számos mikrokapcsolón megtalálhatók. Feltétlenül vizsgálja meg a kapcsoló házát a címkézés érdekében.

Tesztelés multiméterrel:Állítsa a multimétert folytonossági (vagy ohmos) módba. Helyezzen egy elvezetést a COM pontba, a másodikat pedig a feltételezett NC pontba. A multiméternek az indítószerkezet megnyomása nélkül kell jeleznie a folytonosságot. Az aktuátor megnyomása közben meg kell szakítani a folytonosságot.

Gyártói adatlap:Amikor az adatlapot látja, a terminálok felfedik, hogy NC, NO és COM, valamint néhány más specifikáció is.

Ezen lépések megtétele biztosítja, hogy pontosan azonosítsa és csatlakoztassa a megfelelő kapcsolót az áramköréhez.

Az NC mikrokapcsolók általános alkalmazásai

Az NC mikrokapcsoló végtelen számú alkalmazásban van jelen, ahol a biztonság és az azonnali cselekvés a legfontosabb.

1. Biztonsági mechanizmusok:Az NC mikrokapcsolókat hibabiztos elemként használják ipari gépekben és háztartási készülékekben. Például az NC kapcsoló kikapcsolja az áramkört, amikor kinyitják az ajtót vagy a fedelet, és a gép leáll, ezzel megelőzve a baleseteket.

2. Vészleállító rendszerek:A vészleállító gombok általában NC mikrokapcsolókkal működnek. A vészleállító gomb megnyomásakor egy áramkör megnyílik, ezáltal a berendezés azonnal leáll.

3. Biztonsági rendszerek:Az NC mikrokapcsoló a riasztórendszerekhez tervezett szabotázskapcsolókban használt eszköz, amely ajtó vagy ablak behatolása esetén aktiválja a riasztást.

4. Autóipari alkalmazások:A járműveken belül az NC mikrokapcsolók teszik lehetővé a fékpedál lenyomását, ami a féklámpák működéséhez vagy a tempomat működésének leállításához vezet.

5. Liftek és beléptetőrendszer:A liftajtókban található NC mikrokapcsolók felelősek az ajtózárás észleléséért. Hacsak az ajtók nincsenek teljesen becsukva, a lift nem működik.

Ezek az esetek mutatják az NC mikrokapcsolók jelentőségét az üzembiztonság és a rendszer megbízhatósága szempontjából.

Az NC és NO mikrokapcsolók összehasonlítása

Az NC mikrokapcsolók és az NO mikrokapcsolók közötti különbség felismerése kulcsfontosságú az áramkörök megfelelő kialakításának és a problémamegoldásnak a biztosításában.

NC (általában zárt):Alapértelmezés szerint az áramkör zárva marad, és működtetéssel nyit. Általában ott alkalmazzák, ahol az áramkör megszakítása állapotváltozást jelent, vagy riasztást ad, különösen a biztonsággal kapcsolatos alkalmazásokban.

NEM (normál nyitva):A kapcsoló alapértelmezett állapota „kikapcsolt”, és az áramkör lezárásához aktiválni kell. A kapcsoló használható eszközök és riasztók aktiválására, például egy gomb megnyomásával a lámpa bekapcsolásához.

Az NC vagy NO használatára vonatkozó döntés az alkalmazástól függ. Az NC alkalmasabb a szokásos zavarok figyelésére, míg a NO-t olyan esetekben kell kiválasztani, amikor változás esetén műveletet kell kezdeményezni.

Hogyan válasszuk ki a megfelelő NC mikrokapcsolót?

Ha rengeteg márkával és termékkel szembesül, több dolgot is szem előtt kell tartania a megfelelő NC mikrokapcsoló kiválasztásához.

1. Elektromos besorolások:Győződjön meg arról, hogy a választott mikrokapcsolók megfelelnek a rendszer feszültség- és áramigényének, mivel számos változat közül választhat.

2. Működtető erő:A mikrokapcsolók különböző erőigényekkel rendelkeznek a működtetéshez. Válasszon az érzékenységi követelményeknek megfelelően, és ha kisebb erőkre van szükség a kíméletes alkalmazásokhoz, míg a nagyobb erőkifejezések elengedhetetlenek lehetnek merev használat esetén.

3. Terminálstílus:Választhat gyorscsatlakozó, forrasztósaru és csavaros kapcsok közül. Válasszon a könnyű telepítés és a vezetékezéssel való kompatibilitás alapján.

4. Környezeti feltételek:Gondoljon a por, nedvesség és egyéb környezeti feltételek elleni védekezési intézkedésekre. Ha az alkalmazás a szabadban vagy nehéz körülmények között történik, válasszon IP-besorolású vagy zárt mikrokapcsolókat.

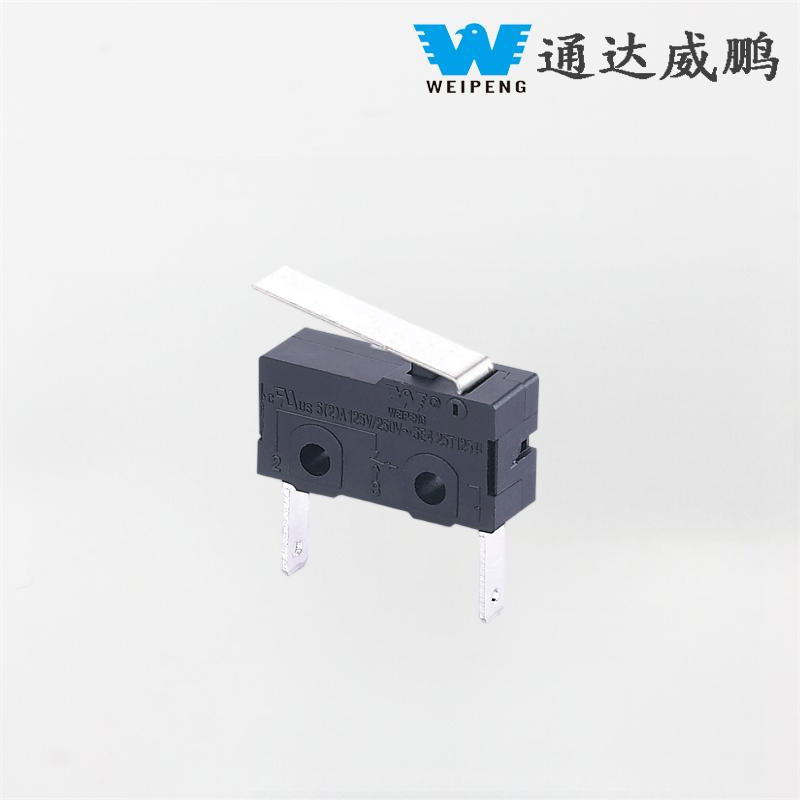

5. Méret és szerelési lehetőségek:A mikrokapcsolók különböző méretekben és kivitelben kaphatók, különálló furatokkal és konzolokkal. Ellenőrizze a megfelelő méretet, amely megfelel az alkalmazási területnek.

A minőség ezen szempontjainak kutatása és biztosítása segít garantálni a sikert és a zökkenőmentes teljesítményt a projektben.

Telepítés és bekötés anNC mikrokapcsoló

A praktikus telepítés biztosítja, hogy az NC mikrokapcsoló a tervezett módon működjön, és optimális tartósságot érjen el. Íme néhány gyakorlati javaslat:

1. A kapcsoló felszerelése:Használja a mellékelt rögzítőfuratokat vagy konzolokat a mikrokapcsoló rögzítéséhez. Tegye ezt óvatosan, nehogy olyan nyomást gyakoroljon, amely károsíthatja a burkolatot vagy befolyásolhatja a munkaképességét.

2. Bekötés:A közös kivezetést az áramkör bemenetére, az NC kapcsot pedig a megszakítandó kimenetre kell kötni. A tápfeszültség bekapcsolása előtt ellenőrizze, hogy a vezetékek és a polaritás megfelelő-e.

3. Tesztelés:Telepítéskor ellenőrizze a kapcsolót multiméterrel, vagy úgy, hogy az eszközt csináljon valamire. Aktiválja a kapcsolót a nyomon követéshez, ha az áramkör megszakad.

4. Karbantartás:Rendszeresen ellenőrizze a kopás, szennyeződés vagy korrózió jeleit. Ha szükséges, tisztítsa meg az érintkezőket, és cserélje ki a kapcsolókat, hogy elkerülje a téves jelzéseket vagy a szolgáltatás megszakítását.

Az alábbi lépések követésével rendszere biztonságban marad és optimálisan működik.

Az NC mikrokapcsolók előnyei és korlátai

Az NC mikrokapcsolók megbízhatóságukkal és gyors reagálásukkal tűnnek ki, de vannak megfontolások:

Előnyök:

A pattintó mechanizmus gyors reakciója nagyban növeli a megbízhatóságot és megakadályozza a hamis jelek előfordulását. Kompakt kialakításának köszönhetően szűk helyeken is használható. Az NC mikrokapcsolók nagyfokú tartóssággal is rendelkeznek – általában több millió cikluson keresztül tesztelik őket, így kiválóan alkalmasak olyan alkalmazásokhoz, amelyek magas biztonsági előírásokat igényelnek és ismétlődő mozgásokat igényelnek.

Korlátozások:

Az NC mikrokapcsolók jellemzően rugalmasak, de előfordulhatnak kopás vagy hibás működés, amelyet elektromos interferencia okoz. E kapcsolók megfelelő elhelyezése és megfelelő szögben történő felszerelése elengedhetetlen a hatékony használathoz, mivel az akadályok akadályozhatják működésüket. Kedvezőtlen körülmények között megfelelő környezeti tömítést is igényelnek, így a szennyeződés és a nedvesség nem tud behatolni rajtuk.

Ha ezeket a tényezőket kiegyensúlyozza, megfelelően kihasználhatja az NC mikrokapcsolókat a rendszertervezésben.

A legnépszerűbb NC mikrokapcsoló márkák és hol lehet megvásárolni

A minőség a tartósságot és a megbízhatóságot egyaránt befolyásolja. Az NC mikrokapcsolók néhány jól ismert márkája közé tartozik az Omron, a Honeywell, a Cherry és a Schneider Electric. Minden márka különböző modelleket gyárt, amelyek megfelelnek a különböző feszültségeknek, szelepmozgató típusoknak és környezetvédelmi szinteknek.

Az NC mikrokapcsolókat olyan megbízható elektronikai beszállítóktól szerezheti be, mint a Mouser, Digi-Key és RS Components vagy az Amazon, ha otthoni barkácsprojekteket tervez. Ügyeljen arra, hogy figyelmesen olvassa el a termékleírásokat és az ismertetőket, miközben kiválasztja az igényeinek megfelelő mikrokapcsolókat.

Gyakran ismételt kérdések az NC mikrokapcsolókkal kapcsolatban

Mi a különbség az NC és a NO kapcsoló között?

Az alapvető különbség az alapértelmezett helyzetben található. Az NC kapcsoló valójában zárt helyzetben van, és ezért lehetővé teszi az áram önálló áramlását, amikor nem használják. De a kapcsoló megnyomása kinyitja az áramkört és leállítja az áram áramlását. Másrészt egy NO kapcsoló nyitva van az elején. A kapcsoló megnyomásakor ténylegesen lezárja az áramkört, lehetővé téve az áram áthaladását.

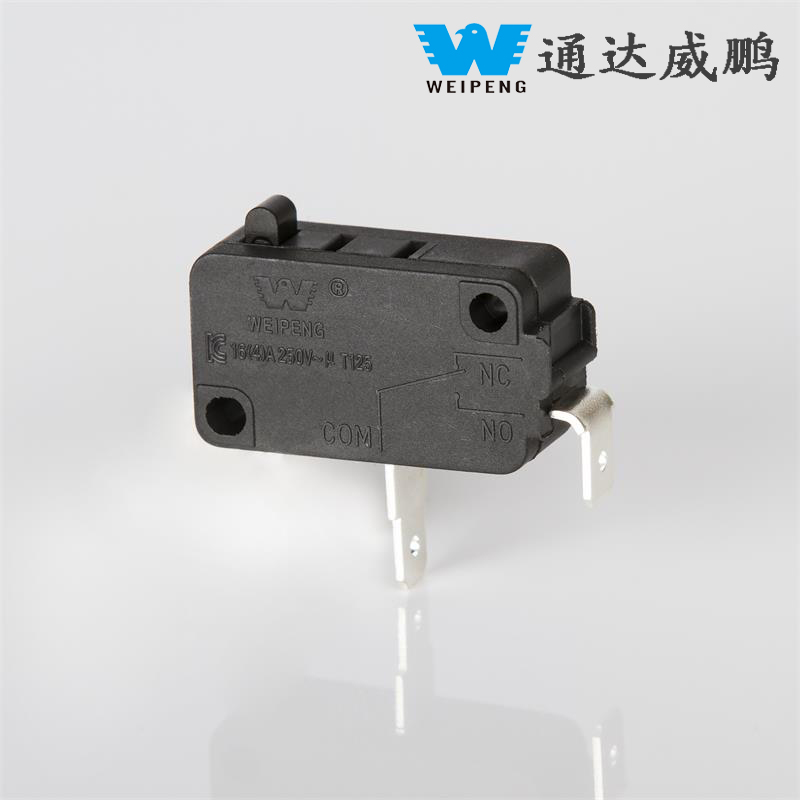

Egy mikrokapcsoló tartalmazhat NC és NO kivezetéseket is?

Számos mikrokapcsoló 3 csatlakozóval rendelkezik, COM, NC és NO. A funkcionalitás a bekötésen alapulhat, és az egyik vagy mindkét funkció használható egy áramkörben.

Az NC mikrokapcsolók alkalmasak biztonsági áramkörökhöz?

Határozottan. Jellemzően zárva vannak, amikor inaktívak, ami azt jelenti, hogy a nyitásukra tett bármilyen művelet (például ajtó kinyitása vagy vészhelyzeti gomb megnyomása) az áramkör azonnali megszakadását okozza.

Mennyi ideig bírják az NC mikrokapcsolók?

Megfelelő használat és gondos megválasztás esetén az NC mikrokapcsolók ciklusok millióit is kibírják. A megfelelő karbantartás és a környezetvédelem is hozzájárul a hosszú élettartamhoz.

Mi történik, ha rossz terminált csatlakoztatok?

A helytelen bekötés (például a NO csatlakoztatása az NC helyett) a berendezés meghibásodásához vagy más védelmi intézkedésekhez vezethet. Előtte mindig ellenőrizze a terminálokat.

Könnyen telepíthetők az NC mikrokapcsolók?

Valójában sokuk a plug-and-play folyamatot követi, minimális műszaki huzalozási ismeretekkel. Kis méretük miatt a megfelelő szerelvényekkel könnyen felszerelhetők.

Speciális alkalmazások és integrációs tippek

Ahogy a technológiai fejlődés folytatódik, az NC mikrokapcsolókat elkezdték használni a bonyolultabb rendszerekben. Az ipari automatizálásban kulcsfontosságú feladatokat látnak el a szekvenciaszabályozás és a visszacsatoló hurkok tekintetében. Ezenkívül az NC mikrokapcsolókat gyakran használják végálláskapcsolóként a robotikában a pozíciók észlelésére és a túllépés elkerülésére.

Ami az IoT-vállalkozásokat illeti, az NC mikrokapcsolók és mikrokontrollerek kombinálása lehetővé teszi a távoli felügyeletet és az automatikus értesítéseket. Az intelligens otthoni rendszerekben az NC mikrokapcsolók segítséget nyújtanak a biztonsági és beléptetőrendszer folyamatának automatizálásában, így azonnali riasztást küldenek a hozzáférésről vagy a vészhelyzetekről.

A beágyazott rendszerek tervezése során célszerű debounce technikákat alkalmazni, hogy elkerüljük a kapcsolók téves aktiválását mechanikai zavarok esetén. Válasszon olyan kapcsolókat, amelyek tartósabbak az ismétlődő használatot igénylő alkalmazásokhoz, és olyanokat, amelyek magas frekvencián működnek.

NC mikrokapcsolóKarbantartás és hibaelhárítás

Ha meghibásodást vagy időszakos működést tapasztal, kövesse az alábbi hibaelhárítási lépéseket:

1. Vizsgálja meg a fizikai sérüléseket:Ellenőrizze, hogy nincsenek-e repedések vagy a hajtómű eltolódása. A sérült kapcsolókat azonnal cserélje ki.

2. Tisztítsa meg az érintkezőket:A por vagy rozsda felhalmozódása megakadályozza az áram áthaladását. Használjon megfelelő érintkező tisztítószereket, és ellenőrizze a csatlakozások szorosságát.

3. Tesztelje a kapcsoló működését:Multiméter segítségével ellenőrizze a folytonosságot a közös kivezetés és az alaphelyzetben zárt kivezetés között. Ha a kapcsoló nem kapcsol megbízhatóan, cserélje ki.

4. Az áramkör tervezésének értékelése:Gondoskodnia kell arról, hogy a bekötés a készülék adatlapja szerint történjen. Győződjön meg arról, hogy a kapcsoló megfelel a feszültség és a névleges áramértékeknek.

A rendszeres karbantartással és teszteléssel maximalizálja a megbízhatóságot és megelőzi a rendszer leállását.

A mikrokapcsolók a hatékony és biztonságos vezérlőrendszerek kifejlesztésének szerves részét képezik a gazdaság különböző ágazataiban. Normál zárt üzemmódjuk, egyszerű telepítésük és sokoldalúságuk előnyt jelent az azonos osztályba tartozó más típusú kapcsolókkal szemben, ezért mindenki hasznosnak találja, aki mérnöki, amatőr és terméktervezéssel foglalkozik. Az NC-kapcsolók kiválasztásának, telepítésének, karbantartásának és hibaelhárításának ismerete segít a sikerekben minden vállalkozásban. Bonyolult hibaelhárítási vagy telepítési folyamatok esetén érdemes tájékozódni a gyártó adatlapjáról, vagy fordulni tapasztaltabb szakemberekhez.
