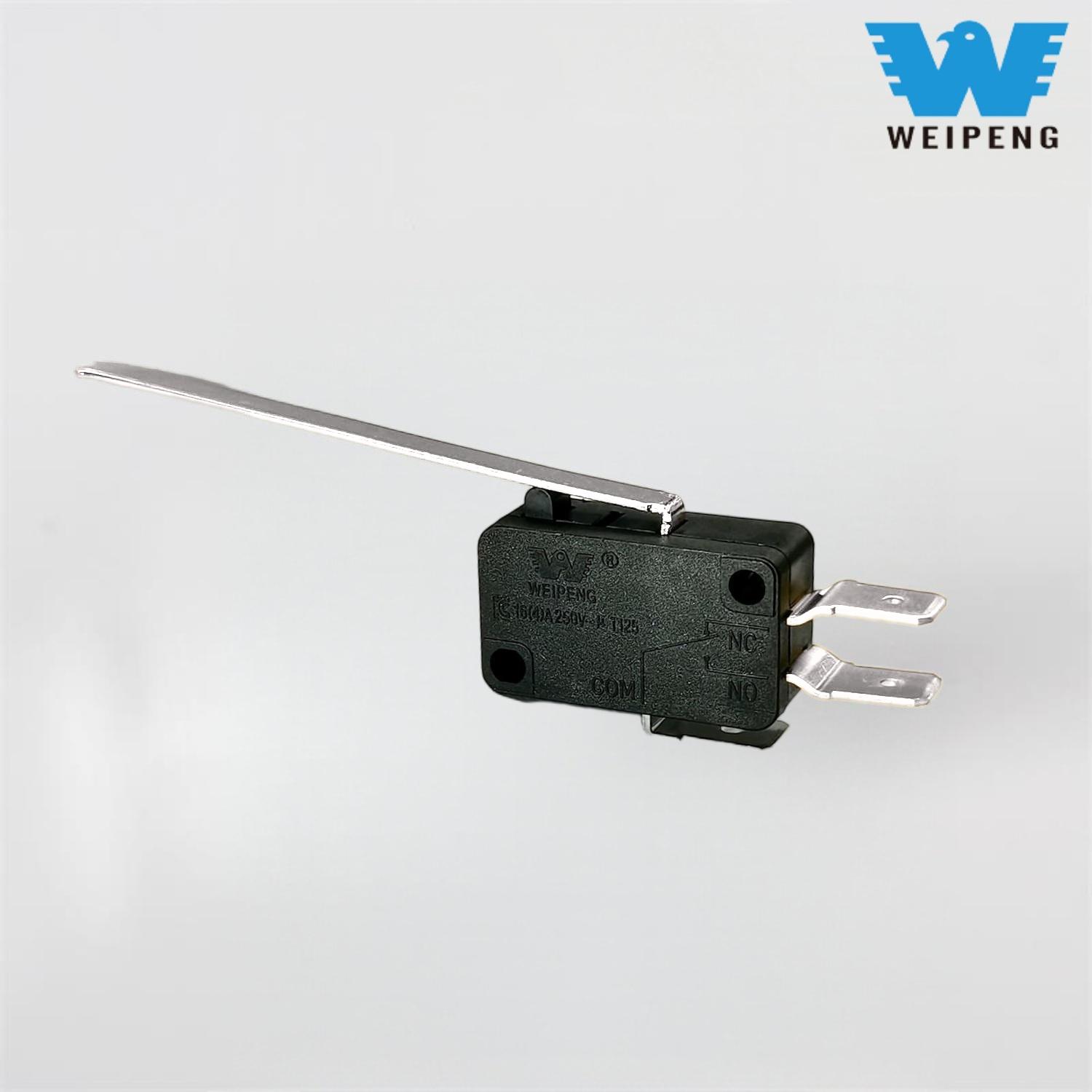

A Long Arm Micro Switch egy rendkívül kompakt, pattintható kapcsoló meghosszabbított karral. A kapcsoló hosszú karja nagyobb rugalmasságot kínál, mint egy hagyományos dugattyús mikrokapcsoló, amikor mozgást, pozíciót vagy mechanikai érintkezést észlel. A hosszúkarú mikrokapcsolókat gyakran használják különféle alkalmazásokban, például készülékekben, ipari berendezésekben, automatizálási rendszerekben, árusító automatákban, biztonsági berendezésekben, irodai berendezésekben és sok más elektromechanikus termékben. A hosszú kar nagyobb távolságot tesz lehetővé a működtető és a kapcsoló mozgása között, csökkentve a kapcsoló működtetéséhez szükséges erőt. Ezeknek a tulajdonságoknak köszönhetően gyakran használják az elektromechanikus piacon.

A vásárlók, mérnökök és beszerzési csapatok számára megvásárolandó Long Arm Micro Switch meghatározása nem kizárólag a méret alapján történik. Az elektromos besorolás, az aktuátor stílusa, a működtető erő, a kapocs stílusa, a tartósság, a telepítési helyigény és a kapcsoló használatának környezete mind befolyásolja a kapcsoló működését és élettartamát. Ez a cikk elmagyarázza, hogyan működik a hosszúkarú mikrokapcsoló, hol használható a kapcsoló, és milyen egyéb dolgokra kell figyelni a hosszúkarú mikrokapcsoló vásárlása előtt.

Mi azHosszú karú mikrokapcsoló?

A hosszúkarú mikrokapcsoló egy példa egy olyan mikrokapcsolóra, amelynek karja van az aktuátorhoz csatlakoztatva. A működtető kart egy másik tárgy megnyomja vagy mozgatja, és a belső rugós mechanizmus gyorsan megváltoztatja a kapcsoló elektromos érintkezési állapotát. Ennek a bepattanó funkciónak köszönhetően a hosszúkarú mikrokapcsoló rendkívül megbízható lehet, függetlenül attól, hogy a kapcsolót működtető tárgy lassú, könnyű vagy instabil mozgású.

A hosszú kar nagyobb távolságot biztosít a működtető elem és a kapcsoló működtetési pontja között, mint egy szabványos mikrokapcsoló. Ezenkívül a hosszabb kar megkönnyíti a kapcsoló működtetését a szabványos mikrokapcsolókhoz képest. A termékleírásokban találhat kifejezéseket a hasonló terméktípusokra, mint például a mikrokapcsoló kar, a hosszúkaros mikrokapcsoló, a pattintható kapcsoló karral, a végállás mikrokapcsoló és a miniatűr kar kapcsoló. Ezek általában hasonló funkciójú termékekre vonatkoznak; a méretek, a működtető szerkezetek konfigurációi és az elektromos névleges értékek azonban modellenként eltérőek lehetnek.

A hosszúkarú mikrokapcsoló funkcionalitása

A mikrokapcsoló házán belül a rögzített és mozgatható érintkezők egy rugós működésű mechanizmushoz csatlakoznak. Normál helyzetében az áramkör zárt vagy nyitott lehet, attól függően, hogy hogyan lett bekötve a normál nyitott vagy zárt kivezetésen. Az emelőkaron keresztül kifejtett erő a mikrokapcsoló belsejében lévő aktiváló elemre kerül. Amikor a kifejtett erő eléri a működési pontot, a bepattanó-működtető mechanizmus szinte azonnal megváltoztatja az érintkezési állapotot, mielőtt a kifejtett erő megszüntetése után visszatér az eredeti helyzetbe.

Ez a gyors átmenet csökkenti az érintkezők ívét, növeli az előállított jelek pontosságát és javítja az érintkezők mechanikai élettartamát. Ezen okok miatt a mikrokapcsolókat általában olyan alkalmazásokban használják, ahol gyakori ciklusváltások, pontos észlelés, kompakt telepítés és állandó elektromos kimenet áll rendelkezésre.

AholHosszú karú mikrokapcsolókáltalánosan használtak

A hosszúkarú mikrokapcsolót számos iparágban széles körben használják kompakt méretének, pontosságának és nagyon egyszerű mechanikai integrációjának köszönhetően. Otthonokban olyan berendezésekben használják őket, mint a mikrohullámú sütők, mosógépek, mosogatógépek, kávéfőzők, hűtőszekrények és légkondicionáló egységek, amelyek érzékelik az ajtózár nyitott vagy zárt állapotát, a fedél helyzetét és a vízszintet a működési funkciók és a biztonsági ellenőrzés érdekében.

Ipari és kereskedelmi használatra a hosszú karú mikrokapcsolókat általában végálláskapcsolóként, helyzetérzékelő eszközként és biztonsági kapcsolóként használják. Széles körben használják árusító automatákban, játéktermi gépekben, irodai berendezésekben, elektromos zárakban, orvosi eszközökben, 3D nyomtatókban, csomagológépekben és autóipari kiegészítőkben is. Gazdaságos eszközt biztosítanak a mechanikai mozgás elektromos jellé alakítására.

A karok és a működtető szerkezetek típusai

A hosszú karral rendelkező mikrokapcsolókhoz többféle kar kar áll rendelkezésre. Az egyenes hosszú kar a leggyakoribb stílus, és általános helyzetérzékeléshez és alapvető mechanikai érintkezéshez használják. A görgős karok karjaik végén görgőket használnak, így a kapcsolón való átcsúszás kevésbé terheli a tárgyat, és csökkenti a súrlódást. A szimulált görgőkarok karjának ívelt vége van a hagyományos forgó görgő helyett, így simább érintkezést biztosítanak alacsonyabb költségek mellett.

Ha egy adott karral rendelkező mikrokapcsolót választ, ügyeljen a kar mozgásának irányára, mivel a nem megfelelő szögben történő ütés károsíthatja és idő előtti meghibásodást okozhat. Bármely hosszú karú mikrokapcsoló stabilitása és élettartama nagymértékben növelhető, ha gondoskodunk a megfelelő beállításról, a kar hosszáról és a kioldási helyről.

Hogyan válasszunk hosszú karú mikrokapcsolót

A kapcsoló kiválasztásának legjobb módja, ha a kapcsoló működési paramétereivel kezdi. Figyelembe kell vennie, hogy mit érzékel a kapcsoló, milyen gyakran aktiválódik a kapcsoló, mekkora áram folyik át a kapcsolón, és milyen feltételeknek lesz kitéve a kapcsoló. Ha alacsony feszültségű jeleket kapcsol, akkor az érintkező megbízhatósága és a stabil működés kritikusabb lehet, mint a nagy áramerősség kapcsolása. Ha motort vagy tápellátást vált, akkor nagyobb hangsúlyt kell fektetni az elektromos névleges értékekre és az érintkező anyagokra.

Fontos megmérni a rögzítési furatok távolságát, a karosszéria méretét, a kar helyzetét és a kapocs tájolását is. Az összeszerelést még egy kis méretváltozás is befolyásolja. Küldje el szállítójának telepítési információit, például képeket, rajzokat, feszültség-/áramértékeket, terminálinformációkat és cikkszámokat, ha egy eszközt egy meglévő modellre cserél. Új termékfejlesztéshez a tömeggyártás előtt tesztelje a mintákat tényleges üzemi körülmények között, hogy megtudja, teljesül-e az üzemi erő, az érintkezési megbízhatóság és a telepítési tűrések.

Hosszú karú mikrokapcsolóVásárlási ajánlások

Ha hosszú karú mikrokapcsolót vásárol az OEM gyártási vagy karbantartási szükségletei miatt, a folytonosságot biztosító személytől ugyanolyan fontos, mint az ár. Ha olyan alacsony költségű kapcsolót vásárol, amely különböző mértékű nyomóerőt ad, vagy a vásárlás után nagyon hamar meghibásodik, akkor jelentős költségekkel kell számolnia a termék visszaküldésével, az állásidővel vagy a termékre vonatkozó panaszokkal. Keressen olyan beszállítókat, akik műszaki segítséget tudnak nyújtani, képesek a folyamatos gyártásra, és egyértelmű dokumentációt és tanúsítványt kínálnak a váltásról.

Bár a mikrokapcsoló kar nem tűnik túl jelentősnek, kritikus a biztonság, a vezérlés és a felhasználói élmény szempontjából. A működtető szerkezet stílusának, elektromos besorolásának, beépítési állapotának és a hosszúkarú mikrokapcsolók minőségének ismeretében bárki, aki készülékhez mikrokapcsoló kart, kompakt végálláskapcsolót vagy tartós érzékelő kapcsolót vásárol az OEM projektekhez, kiválaszthatja azt a kapcsolót, amely megbízható szolgáltatást nyújt az alkalmazás teljes élettartama alatt minimális probléma és szervizleállás mellett.
