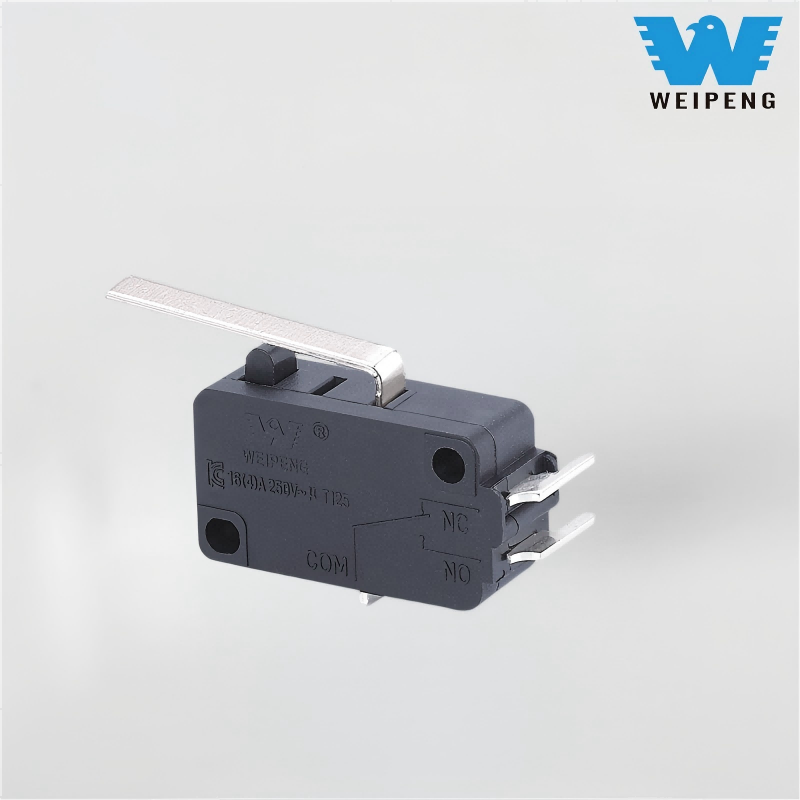

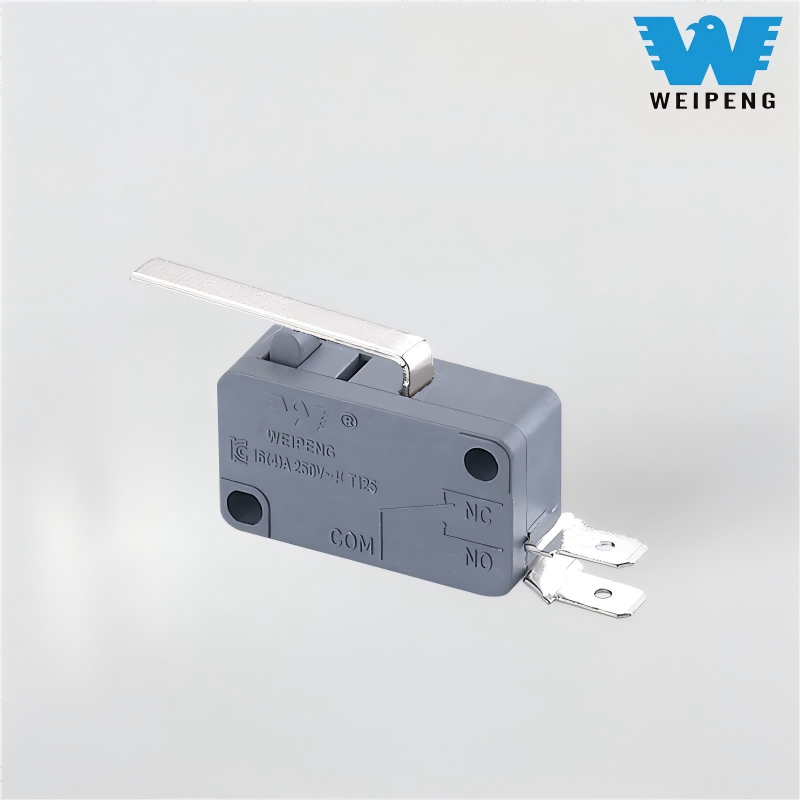

HK-14 oldalsó kétlábú mikrokapcsoló egyenes karral

A Yueqing Tongda Wire Electric Factory mikrokapcsoló-sorozatának benchmark modelljeként a HK-14 oldalsó kétlábú, egyenes karral ellátott mikrokapcsoló fő előnye a „nagy érzékenység, az ultrahosszú élettartam és a több forgatókönyvhöz való alkalmazkodóképesség”. A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált. Teljesítményét és megbízhatóságát több tekintélyes szervezet tanúsította világszerte, ezzel biztosítva fő pozícióját a piaci réseken.

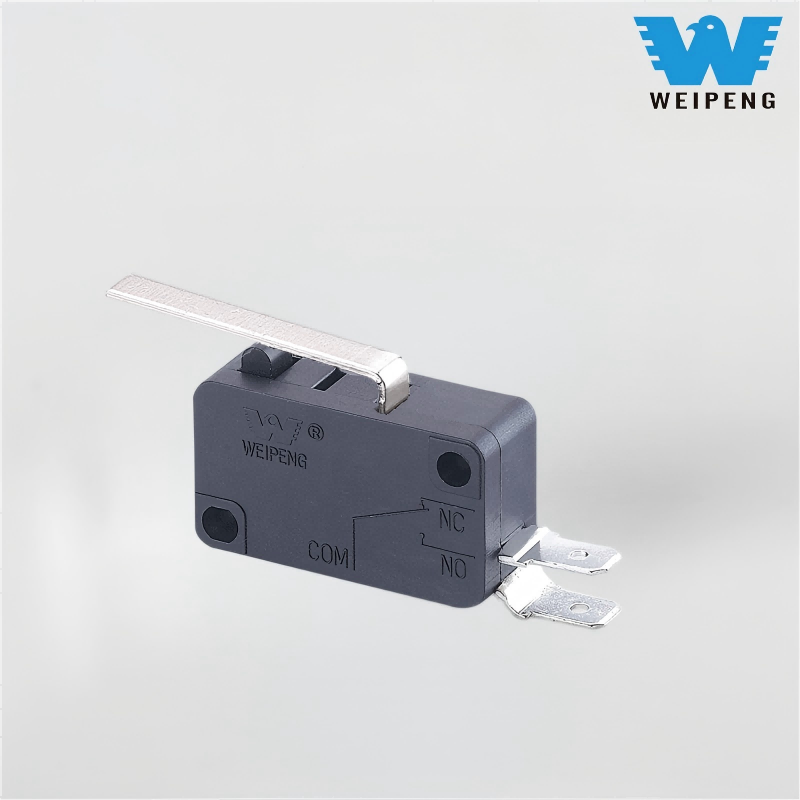

Modell:HK-14-1X-16A-903

Kérdés küldése

termékleírás

A WEIPENG® vezető szerepet tölt beHK-14 oldalsó kétlábú mikrokapcsoló egyenes karral gyártók, beszállítók és exportőrök.

Mikrokapcsoló Bevezetés

A terméksorozat integrált csomagolási szerkezettel rendelkezik, nagy rugalmasságú szilikon tömítőgyűrűkkel, amelyek a héj varrataiba vannak beágyazva, és pattintással zárható eljárással kombinálva hatékonyan ellenáll a zord környezeti feltételeknek, például a pornak, az olajnak és a könnyű fröccsenéseknek. A beépített túláramvédelmi mechanizmus lehetővé teszi az érintkezők gyors leválasztását, ha az áram meghaladja a névleges érték 1,5-szeresét, megakadályozva, hogy az áramkör túlterhelése károsítsa a berendezést. A kapocstípusok négy specifikációban állnak rendelkezésre: forrasztott, füles betétes (2,8 mm/4,8 mm-es opciók), csavarzáras és gyorscsatlakozós, különféle beépítési módokhoz, például PCB-forrasztáshoz és kábelköteg-csatlakozásokhoz, 50-szeres kivezetési tartóssággal és erős csatlakozási stabilitással. A termék átment a sópermetezésen (48 óra) és a nedves hővel végzett öregedési teszten (96 óra), és stabil maradhat speciális környezetben, például tengerparti területeken és magas hőmérsékleti/páratartalom mellett.

Tipikus népszerű modellek és alkalmazási forgatókönyvek:

HK-14-1X-16A-P-200: Normál nyitott, 16A 250VAC, fém görgős működtető rúd – alkalmas ipari automatizálási gyártósorok mozgáskorlátozására, a görgős kialakítás csökkenti a mechanikai kopást

HK-14-1-16AP-715: Normál zárt, 16A 250VAC, rövid csuklós görgős működtető rúd – alkalmas az orvosi vizsgálóberendezések pontos indítására, az alaphelyzetben zárt kialakítás biztosítja a berendezés biztonságát kikapcsolt állapotban

HK-14-16AP-605: Átváltó típus, 16A 250VAC, széles hőmérséklet-kialakítás – alkalmas hőmérséklet-figyelő kapcsolókhoz új energiájú járművek akkumulátoraiban, -40°C ~ 125°C széles hőmérsékleti tartomány extrém fedélzeti környezetekhez

HK-14-1X-5A-320: Alaphelyzetben nyitott, 5A 250VAC, gombos működtető rúd – alkalmas mikrohullámú sütő ajtókapcsolókhoz, érzékeny nyomás, magas szintű biztonsági védelem

Alkalmazási forgatókönyvek

Háztartási gépek: Mikrohullámú ajtó vezérlés, mosógép programvezérlés, klíma ventilátor fordulatszám állítás, berendezések biztonságos működésének biztosítása

Ipari automatizálás: gyártósor pozicionálás, robot határérték vezérlés, szállítószalag start-stop vezérlés, 35%-kal javítja a termelés hatékonyságát

Autóelektronika: Autóablak emelés, ülésállítás, csomagtartó érzékelés, alkalmas a zord járműben lévő környezetekhez

Orvosi eszközök: Sebészeti berendezések vezérlése, érzékelő műszeres jelek kiváltása, megfelelnek az orvosi szintű biztonsági előírásoknak

Hadiipar: Fegyverfelszerelés-vezérlés, kommunikációs eszközök kapcsolása, extrém munkakörülményekhez való alkalmazkodás és magas megbízhatósági követelmények

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50 000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. A hőmérsékleti fokozat sokfélesége
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

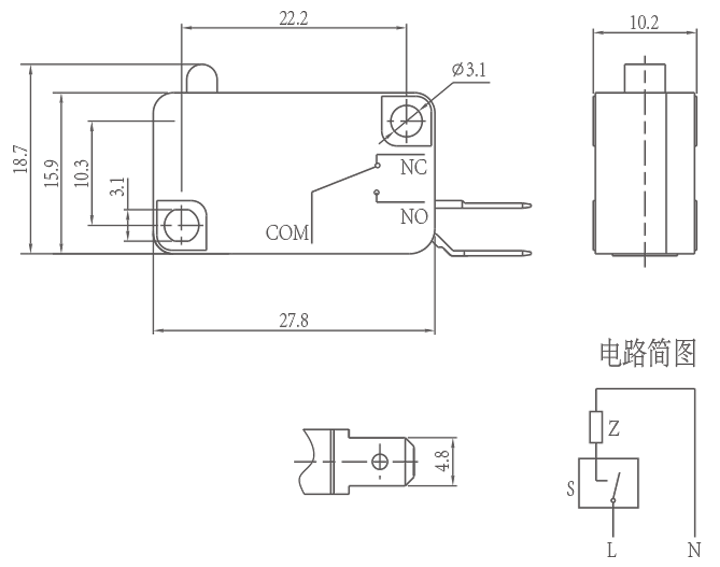

Mikrokapcsoló részletei
