HK-14 21A nagy teljesítményű hibabiztos, magas hőmérsékletű mikrokapcsoló

A Yueqing Tongda Wire Electric Factory mikrokapcsoló-sorozatának benchmark modelljeként a HK-14 21A nagy teljesítményű hibabiztos, magas hőmérsékletű mikrokapcsoló fő előnye a "nagy érzékenység, az ultrahosszú élettartam és a több forgatókönyvhöz való alkalmazkodóképesség". A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált. Teljesítményét és megbízhatóságát több tekintélyes szervezet tanúsította világszerte, ezzel biztosítva fő pozícióját a piaci réseken.

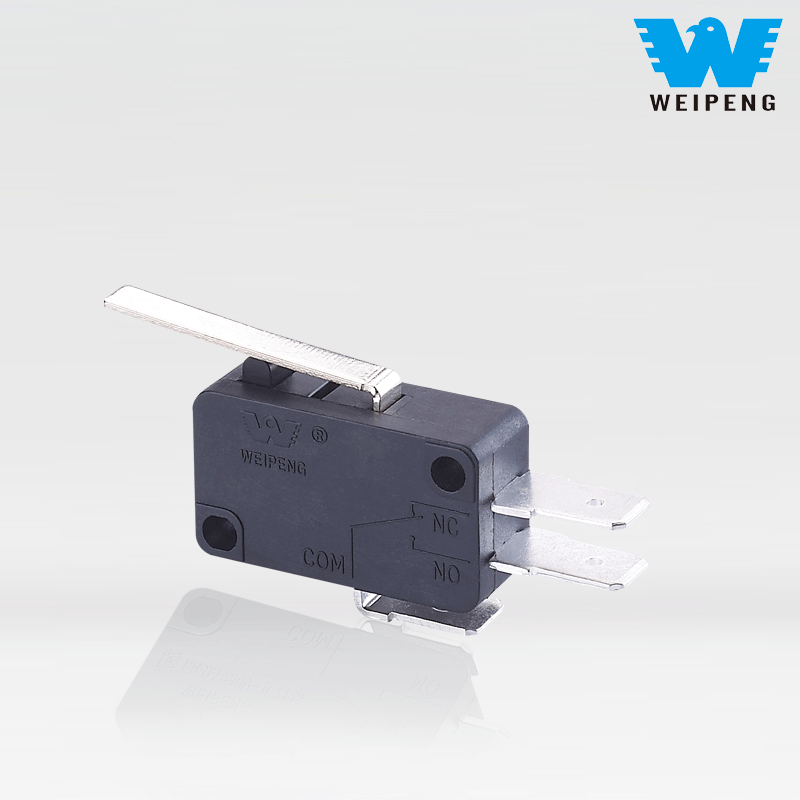

Modell:HK-14-21AP-354

Kérdés küldése

termékleírás

A WEIPENG® a HK-14 21A nagy teljesítményű hibabiztos, magas hőmérsékletű mikrokapcsolók vezető gyártója, beszállítója és exportőre.

Mikrokapcsoló Bevezetés

A klasszikus bepattintható mechanizmust használva a trigger válaszideje ≤6 ms, a trigger útja pedig pontosan 0,2-0,8 mm között van szabályozva. A működési erő 2-5 N között van, tiszta és tiszta préselést biztosít, hiszterézis vagy ragadás nélkül, lehetővé téve az „érintéssel a csatlakoztatáshoz, elengedéssel a leválasztáshoz” pontos vezérlését. Az érintkezők rendkívül kopásálló ezüstötvözetből készülnek, és vákuumbevonattal kezelték. A kezdeti érintkezési ellenállás ≤25 mΩ, a névleges terhelés pedig támogatja az 1A/250V AC vagy 3A/125V AC feszültséget, hatékonyan ellenáll az íveróziónak és megakadályozza a nagyfrekvenciás használat által okozott érintkezési kiégést.

A környezeti alkalmazkodóképesség is lenyűgöző. A termék széles hőmérsékleti tartományban, -25 ℃ és 125 ℃ között működhet, 10-55 Hz-es, 1,5 mm-es amplitúdójú háromtengelyes vibrációs teszten megy keresztül, 100 MΩ (500 VDC) ≥ szigetelési ellenállást tarthat fenn, és 1000 V feszültséget is képes ellenállni, még ipari műhelyhőmérsékleten vagy magas rezgési körülmények között is biztosítva az AC teljesítményt. az autó motorterének körülményei.

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50 000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25 ~ 125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. A hőmérsékleti fokozat sokfélesége
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

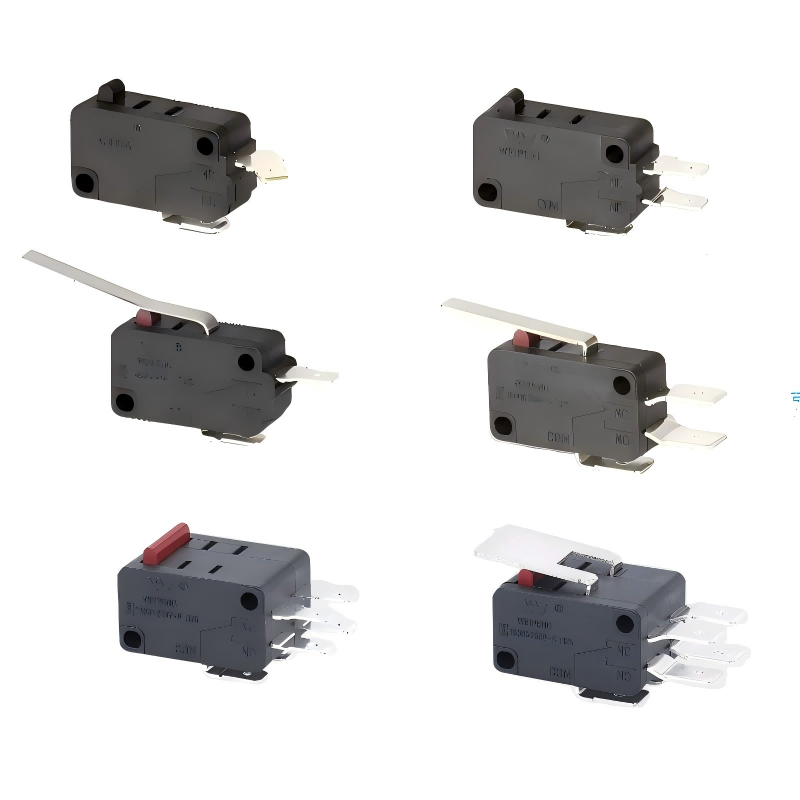

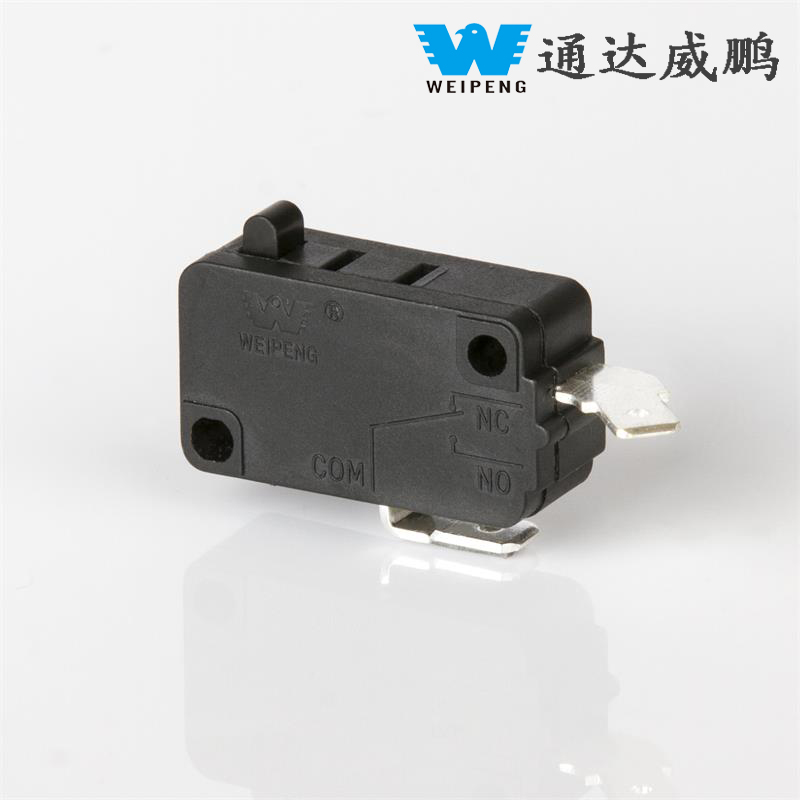

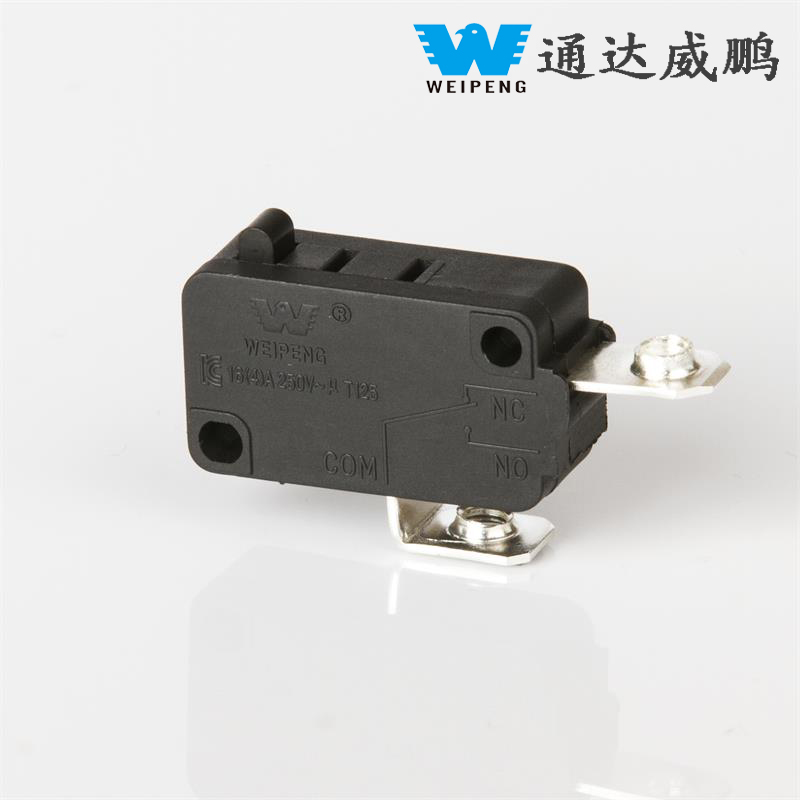

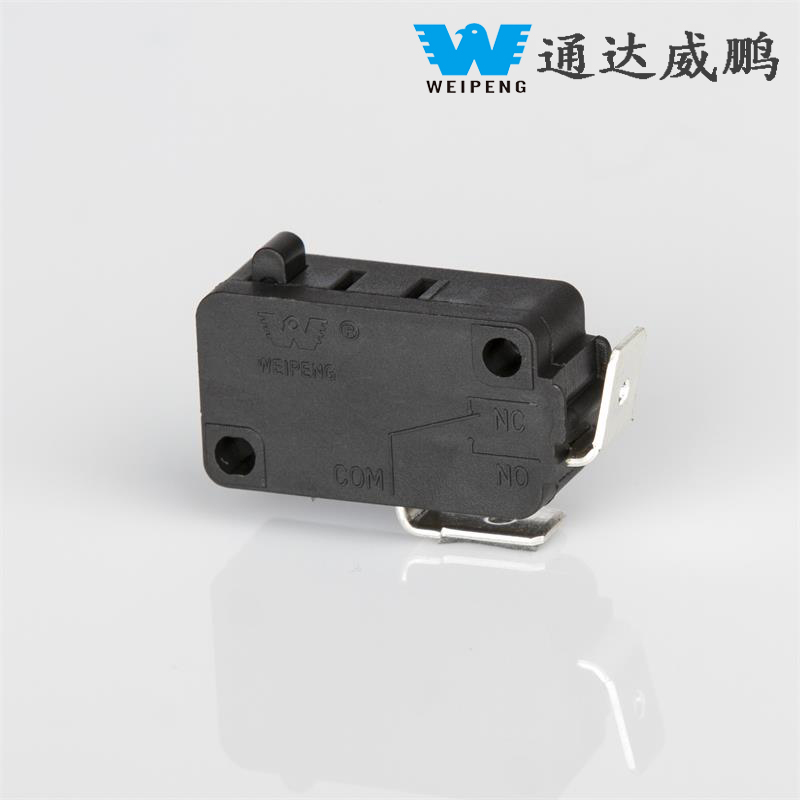

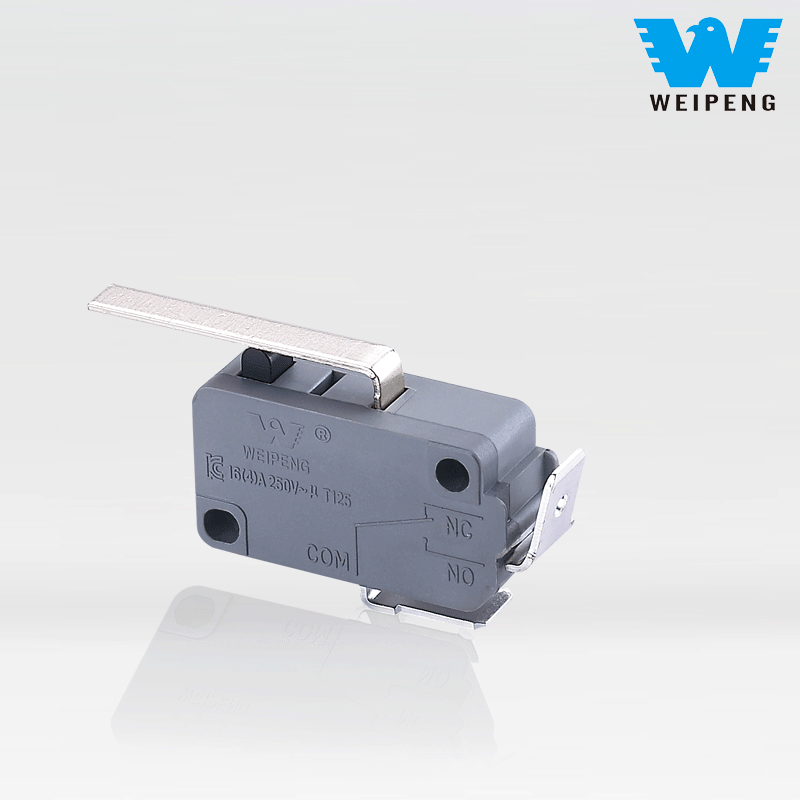

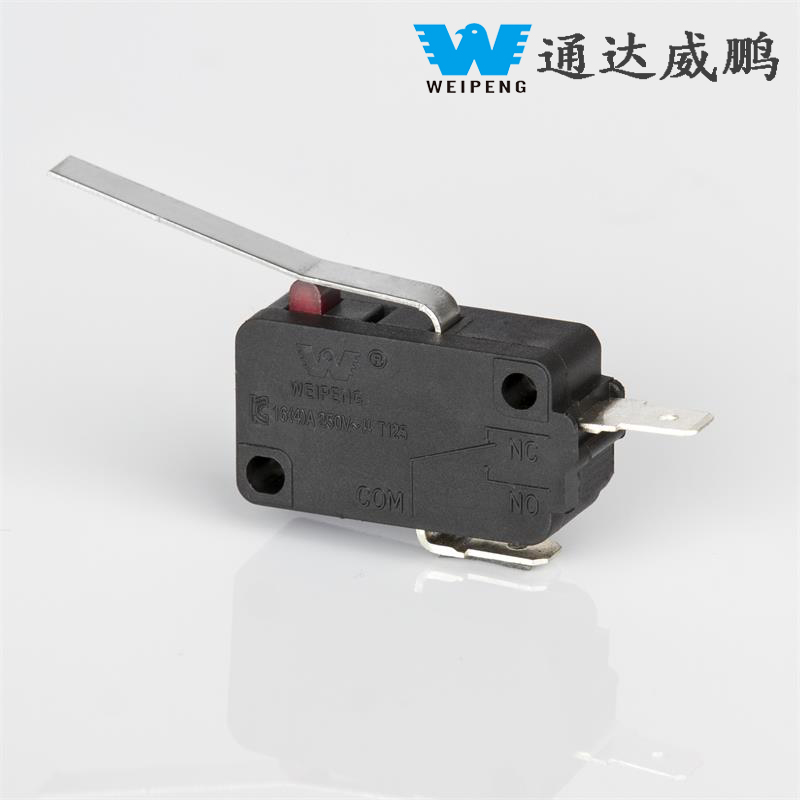

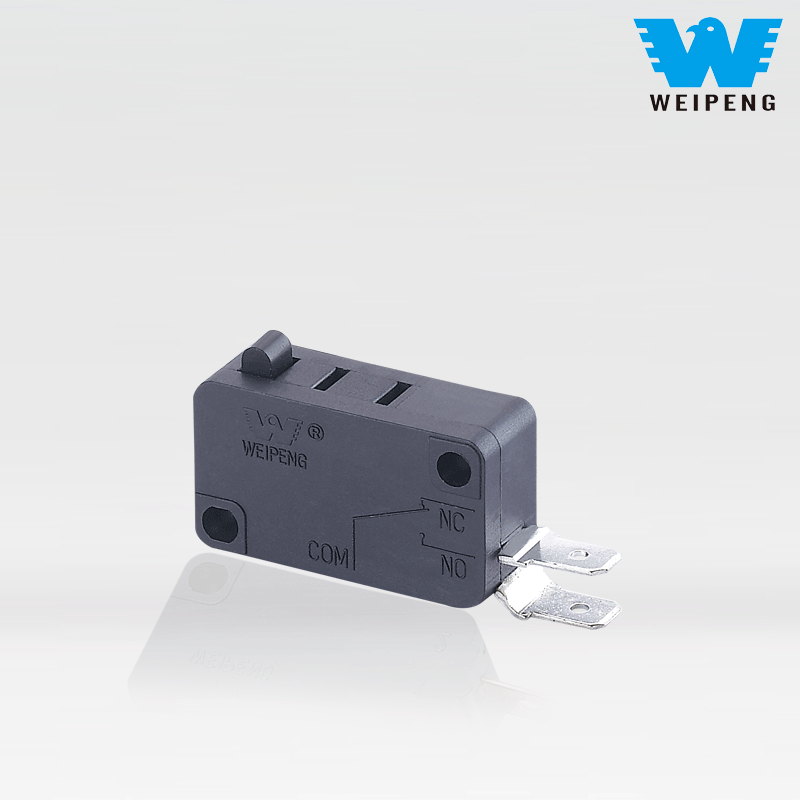

Mikrokapcsoló részletei
