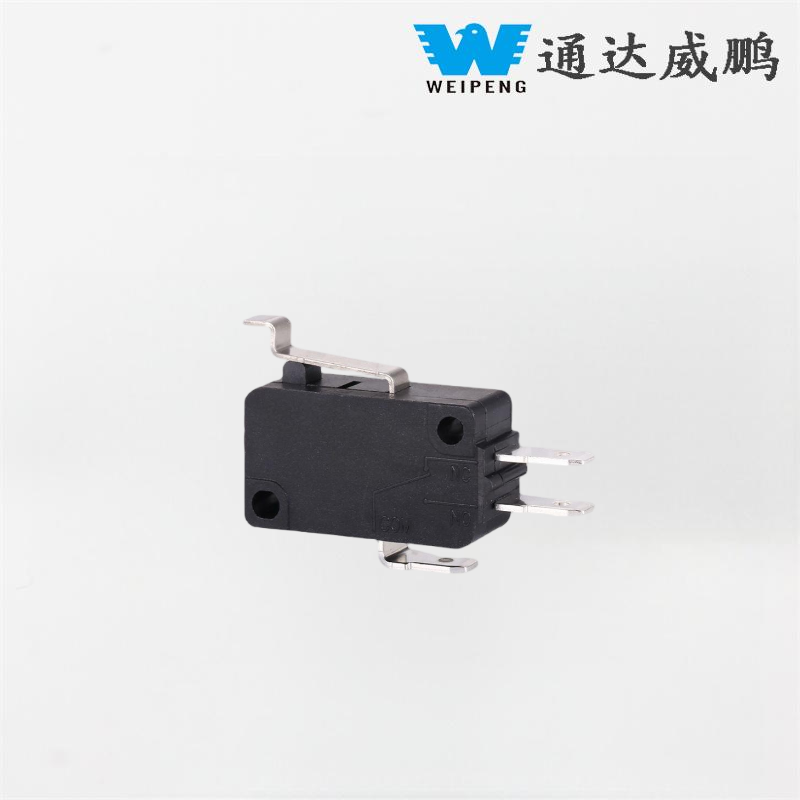

90 fokos hajlító fogantyú, porálló típusú kapcsoló

A Yueqing Tongda Cable Power Plant mikrokapcsoló sorozatának benchmark modelljeként a HK-14 fő előnye a "nagy érzékenység, az ultra hosszú élettartam és a több forgatókönyvhöz való alkalmazkodóképesség". A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált. Teljesítményét és megbízhatóságát több tekintélyes szervezet tanúsította világszerte, ezzel biztosítva fő pozícióját a piaci réseken.

Modell:HK-14-16A-010

Kérdés küldése

termékleírás

A WEIPENG® egy vezető 90 fokos hajlító fogantyús porálló típusú kapcsoló gyártója, beszállítója és exportőre.

Mikrokapcsoló Bevezetés

A HK-14 erős versenyképességet mutat a műszaki specifikációk terén, és különösen alkalmas a nagyfrekvenciás, nagy pontosságú vezérlési követelményekre. Az érintkezők nagy vezetőképességű ötvözet anyagokból készülnek, kezdeti érintkezési ellenállásuk ≤30mΩ, stabilan képesek 5A-tól 25A-ig áramot szállítani, és kompatibilisek többféle feszültséggel, beleértve a 125V/250V és DC 12V/24V feszültségeket, kielégítve a különféle energiaszükségleteket a kis háztartási készülékektől az ipari berendezésekig.

A kioldó teljesítmény szempontjából a termék bepattanó mechanizmust használ, mindössze 0,5-1,6 mm-es működési lökettel és 0,25-4N között szabályozott működési erővel. Gyors triggerelési választ és egyértelmű visszajelzést kínál, hatékonyan elkerülve a „hamis triggerelés” és a „kioldó késleltetés” problémáit. Az élettartam messze meghaladja az ipari normákat: a mechanikai élettartam meghaladja az 1 millió ciklust, az elektromos élettartam pedig meghaladja az 50 000 ciklust, ami lehetővé teszi a hosszú távú stabil működést olyan nagyfrekvenciás felhasználási forgatókönyvekben, mint a mikrohullámú sütők és az autóelektronika.

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. Hőmérséklet fokozata
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

Mikrokapcsoló részletei
