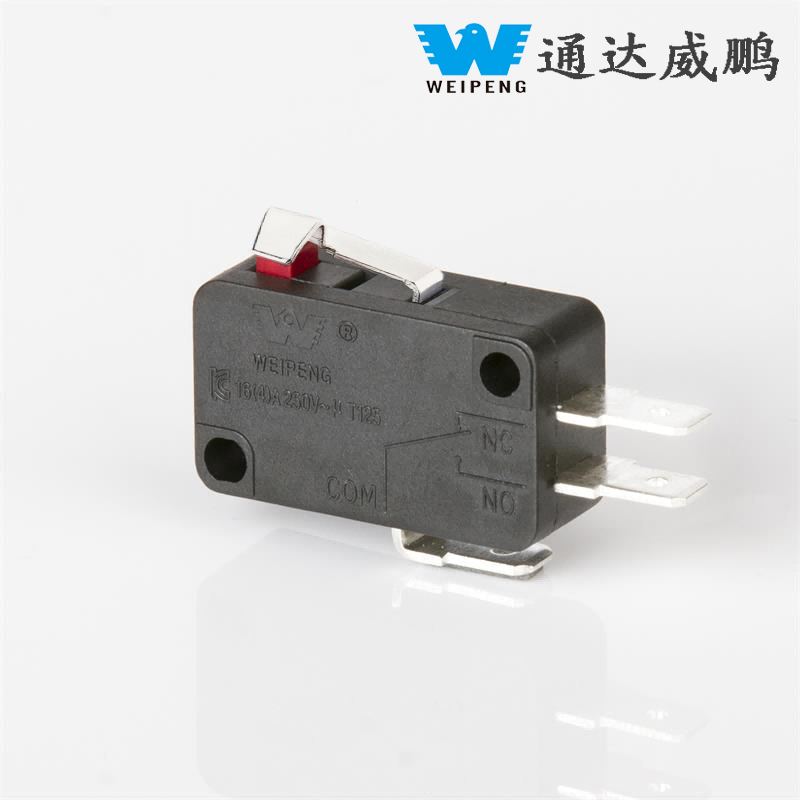

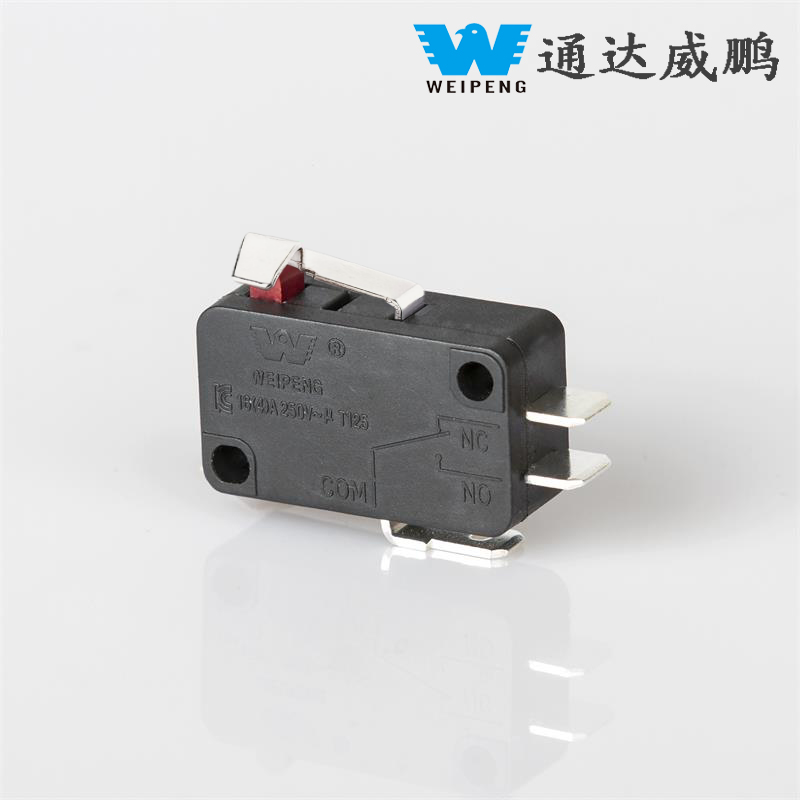

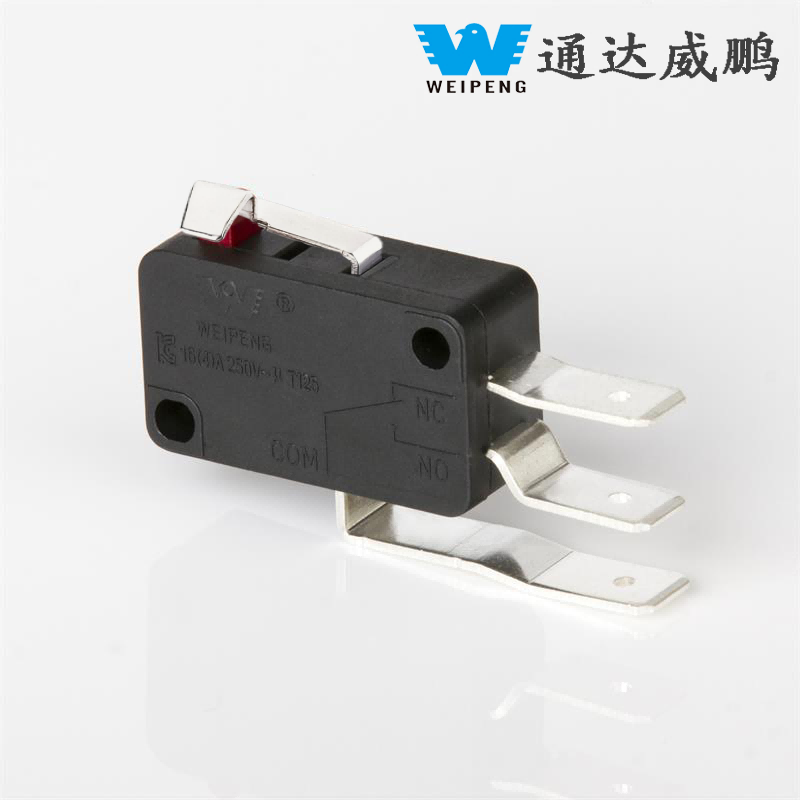

5A-21A nagy háromlábú, rövid nyelű mikrokapcsoló

A Yueqing Tongda Wire Electric Factory mikrokapcsoló-sorozatának benchmark modelljeként az 5A-21A nagy háromlábú, rövid nyelű mikrokapcsoló „nagy érzékenységgel, rendkívül hosszú élettartammal és több forgatókönyvhöz való alkalmazkodóképességgel” rendelkezik, mint fő előnye. A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált.

Modell:HK-14-16A-597

Kérdés küldése

termékleírás

A WEIPENG® vezető szerepet tölt be5A-21A nagy háromlábú, rövid nyelű mikrokapcsoló gyártók, beszállítók és exportőrök.

Mikrokapcsoló Bevezetés

A HK-14 kapcsoló egyik alapvető előnye a rugalmas telepítés és kioldó kialakítás. Kompakt mérete nem csak a szűk helyeken való beszerelést teszi lehetővé, hanem megfelel a különféle precíziós berendezések integrációs követelményeinek is anélkül, hogy a készülék belső szerkezetén jelentős változtatásokat kellene végezni. A kapcsolót többféle kioldási formával tervezték, lehetővé téve a rugalmas választást az eszköz működési logikájának és telepítési helyének megfelelően. Legyen szó kézi működtetésű gombtípusról vagy mechanikusan összekapcsolt karról, precíz és gyors kioldási reakciót tud elérni.

A HK-14 kapcsolót a különböző iparágak használati problémáinak kezelésére tervezték a terheléshez való alkalmazkodóképesség és a védelmi teljesítmény célzott fejlesztésével. A szabványos 16A/250VAC névleges terhelésű modell mellett a nagy terhelésű változat is kielégíti a 21A nagy teljesítményigényt, alkalmas ipari berendezésekhez, nagy háztartási gépekhez és egyéb nagyfrekvenciás, nagy terhelésű működési forgatókönyvekhez. Ugyanakkor a termék háza nagy szilárdságú égésgátló anyagból készül, amely nem csak az UL94 V-0 égésgátló besorolásnak felel meg, hanem kiváló ütésállósággal és öregedésállósággal is rendelkezik, így alkalmas különféle zord üzemi körülményekre.

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50 000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. A hőmérsékleti fokozat sokfélesége
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

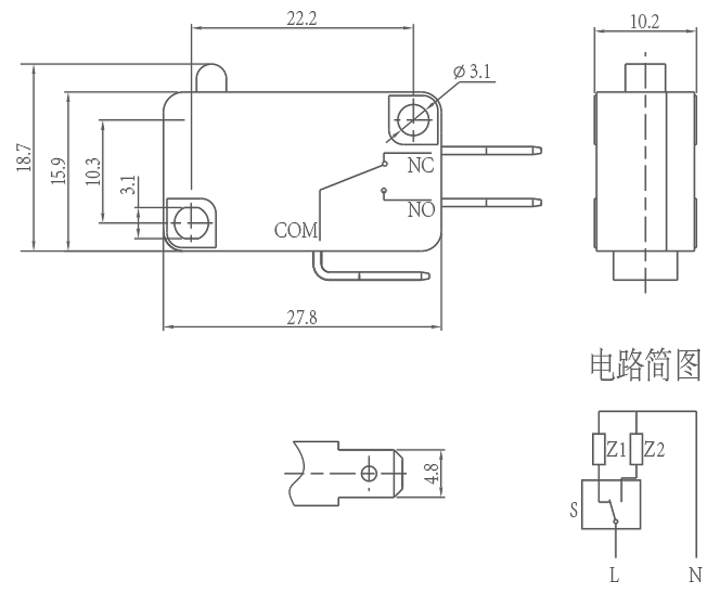

Mikrokapcsoló részletei
