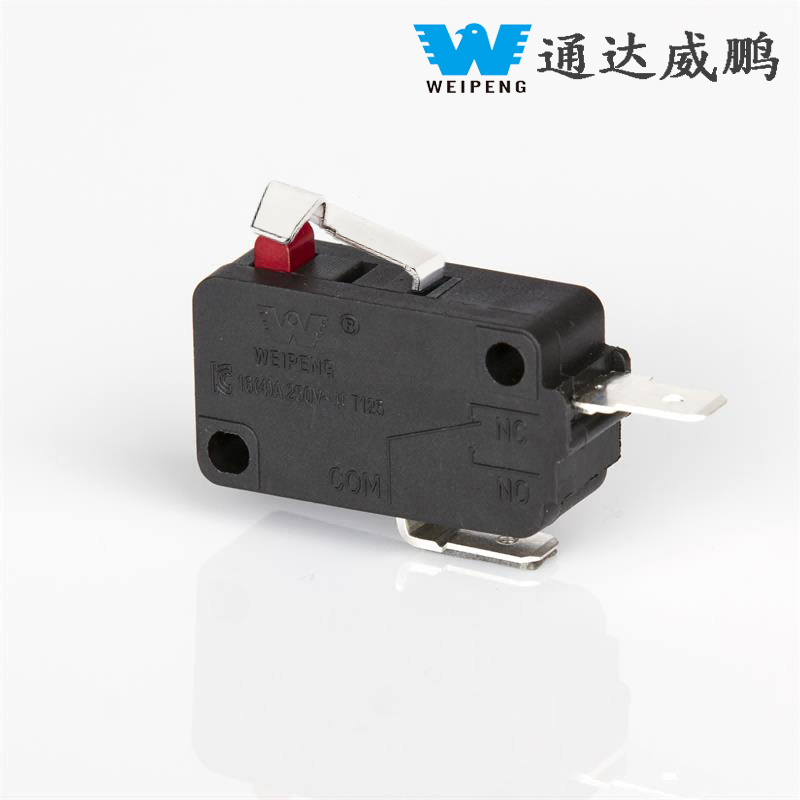

16A ív alakú fogantyú nagyáramú visszaállító mikrokapcsoló

A Yueqing Tongda Wire Electric Factory mikrokapcsoló-sorozatának benchmark modelljeként a 16A-es ív alakú fogantyús, nagyáramú visszaállító mikrokapcsoló fő előnye a „nagy érzékenység, az ultrahosszú élettartam és a több forgatókönyvhöz való alkalmazkodóképesség”. A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált.

Modell:HK-14-1X-16A-199

Kérdés küldése

termékleírás

A WEIPENG® vezető szerepet tölt be16A ív alakú fogantyú nagyáramú visszaállító mikrokapcsoló gyártók, beszállítók és exportőrök.

Mikrokapcsoló Bevezetés

A HK-14 kapcsoló felhasználóbarát, kompakt kialakítású, a teljes mérete körülbelül 39,8 × 18,7 mm. Kis mérete hatékonyan megtakarítja a belső telepítési helyet, így különösen alkalmas kisméretű készülékekhez és precíziós műszerekhez, korlátozott beépítési hellyel. A különféle telepítési forgatókönyvek és kioldási követelmények teljesítése érdekében ez a termék többféle kioldótípus közül választhat, beleértve a gombtípust, a rövid kar típusát, a hosszú kar típusát és a görgős kar típusát. Mindegyik trigger típus pontosan kalibrált, mérsékelt működtető erővel és érzékeny reakcióval. A felhasználók rugalmasan választhatják ki a megfelelő trigger típust a készülék szerkezeti jellemzőinek és működési módjának megfelelően, ezzel is növelve a készülék kezelésének kényelmét.

Építés és anyagok

Ház: Nagy szilárdságú égésgátló, hőre lágyuló, ütés- és hőálló

Érintkezők: Ezüstötvözet (AgCdO/AgNi), íválló, alacsony érintkezési ellenállás

Kapcsok: 4,8 mm-es ónozott réz, dugaszolható és forrasztással kompatibilis

Működtetőszerkezet: Dugattyú/kar opciók (egyenes, hajlított, görgős stb.)

Tipikus alkalmazások

Háztartási gépek: Ajtó/határérzékelés mikrohullámú sütőkhöz, mosógépekhez, sütőkhöz, rizsfőzőhöz

Ipari: Automatizálási berendezések, elektromos szerszámok, szivattyú/szelepvezérlés, biztonsági reteszelők

Elektronika: Tápegységek, műszerek, töltőberendezések, biztonsági berendezések

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50 000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. A hőmérsékleti fokozat sokfélesége
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

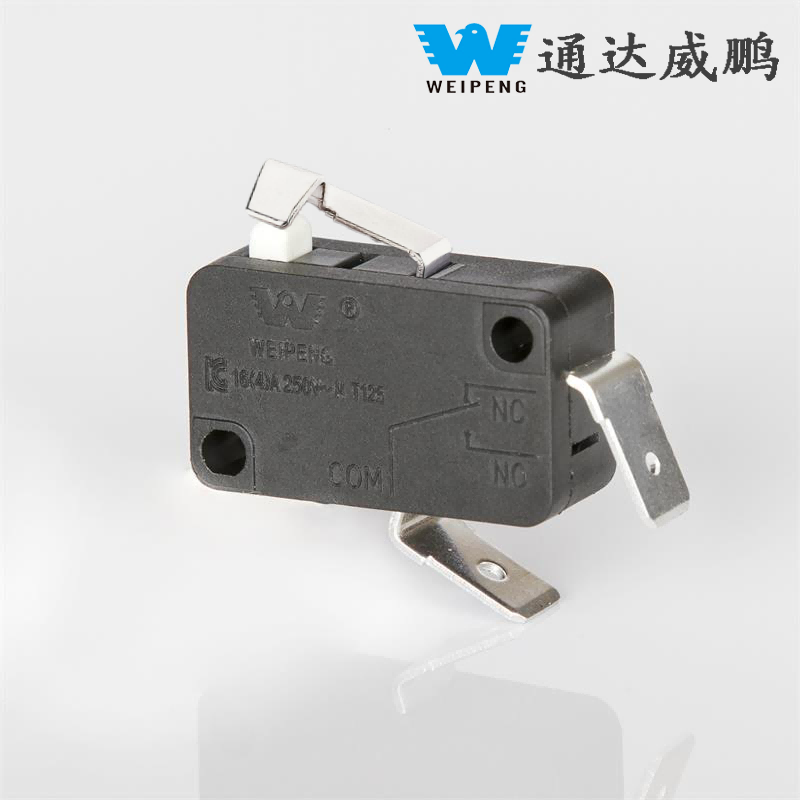

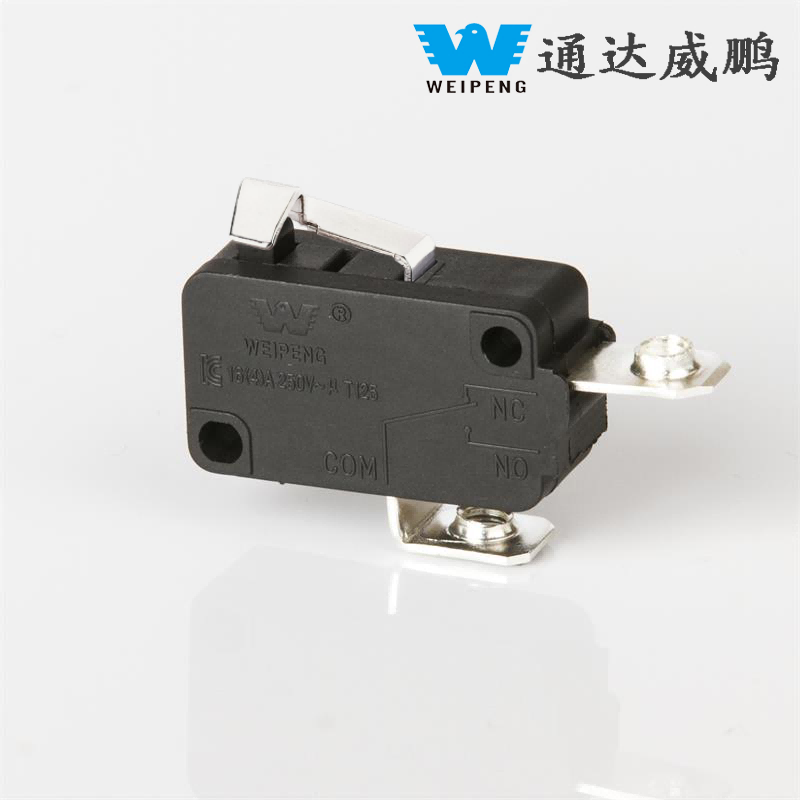

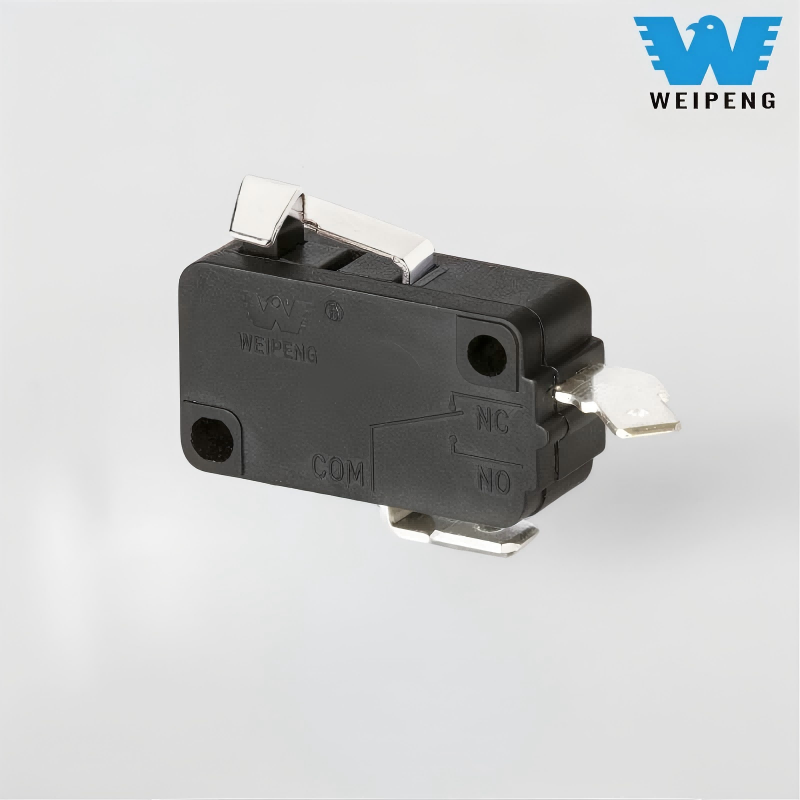

Mikrokapcsoló részletei
