16A ív alakú fogantyú nagyáramú mikrokapcsoló

A Yueqing Tongda Wire Electric Factory mikrokapcsoló-sorozatának benchmark modelljeként a 16A-es ív alakú fogantyús nagyáramú mikrokapcsoló fő előnye a "nagy érzékenység, az ultrahosszú élettartam és a több forgatókönyvhöz való alkalmazkodóképesség". A cég 35 éves kapcsológyártási szakértelmét integrálva a minimális érintkezési távolságnak és a gyors működési mechanizmusnak köszönhetően a háztartási gépek, az autóelektronika, az ipari automatizálás és más területek kulcsfontosságú vezérlőelemévé vált.

Modell:HK-14-1-16AP-718

Kérdés küldése

termékleírás

A WEIPENG® vezető szerepet tölt be16A ív alakú fogantyú nagyáramú mikrokapcsoló gyártók, beszállítók és exportőrök.

Mikrokapcsoló Bevezetés

A Yueqing Tongda Cable Power Plant fő zászlóshajójaként a HK-14 kapcsoló kiváló a környezethez való alkalmazkodóképességében. Szigorú magas és alacsony hőmérsékleti tesztek és öregedési tesztek után stabilan működhet széles -25 ℃ és 125 ℃ közötti hőmérsékleti tartományban. Akár zord kültéri hideg környezetben, akár magas hőmérsékletű berendezések belsejében, jó be- és kikapcsolási teljesítményt biztosít. Ugyanakkor a termék mechanikai élettartama több mint 500 000 ciklus, könnyen ellenáll a hosszú távú nagyfrekvenciás üzemi kopásnak, hatékonyan csökkentve a későbbi berendezések karbantartásának és cseréjének gyakoriságát. Alkalmas olyan összetett körülményekre, mint az ipari folyamatos üzem és a háztartási gépek nagyfrekvenciás használata, erős támogatást nyújtva a berendezések hosszú távú stabil működéséhez.

Építés és anyagok

Ház: Nagy szilárdságú égésgátló, hőre lágyuló, ütés- és hőálló

Érintkezők: Ezüstötvözet (AgCdO/AgNi), íválló, alacsony érintkezési ellenállás

Kapcsok: 4,8 mm-es ónozott réz, dugaszolható és forrasztással kompatibilis

Működtetőszerkezet: Dugattyú/kar opciók (egyenes, hajlított, görgős stb.)

A teljesítmény előnyei

Nagy áramkapacitás: Akár 21A, ideális nagy teljesítményű terhelésekhez

Pattanásmentes bepattanás: Azonnali váltás rövid úttal, stabil érintkezőkkel

Nagy rugalmasság: Több rögzítő és kar, teljesen testreszabható

Ipari szintű megbízhatóság: Széles hőmérséklet, IP40, teljes körű jóváhagyások a zord környezetekhez

Mikrokapcsoló paramétere (specifikáció)

A kapcsoló műszaki jellemzői:
TÉTEL	Műszaki paraméter		Érték
1	Elektromos minősítés		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Érintkezési ellenállás		≤30mΩ Kezdeti érték
3	Szigetelési ellenállás		≥100MΩ (500VDC)
4	Dielektromos Feszültség	Között nem csatlakoztatott terminálok	1000V/0,5mA/60S
		A terminálok között és a fém keret	3000V/0,5mA/60S
5	Elektromos élettartam		≥50 000 ciklus
6	Mechanikai élettartam		≥1000000 ciklus
7	Üzemi hőmérséklet		-25-125 ℃
8	Működési frekvencia		elektromos : 15 ciklus Mechanikai: 60 ciklus
9	Rezgésálló		Rezgés frekvencia: 10 ~ 55HZ; Amplitúdó: 1,5 mm; Három irány: 1H
10	Forrasztási képesség: A bemerített rész több mint 80%-a forraszanyaggal kell lefedni		Forrasztási hőmérséklet: 235±5 ℃ Merítési idő: 2-3S
11	Forrasztási hőállóság		Merítési forrasztás: 260±5℃ 5±1S Kézi forrasztás: 300±5℃ 2~3S
12	Biztonsági jóváhagyások		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Tesztkörülmények		Környezeti hőmérséklet: 20±5 ℃ Relatív páratartalom: 65±5%RH Légnyomás: 86-106 KPa

Mikrokapcsoló funkció és alkalmazás

1.Sate, megbízható alapkapcsoló
2. Szép megjelenés, feszes kontiguráció. Jellemző: kis érintkezési távolság, gyors cselekvés, nagy érzékenység és kis 3. működési út.
4.Long Lite, nagy megbízhatóság
5. Számos érintkező terminál
6. A hőmérsékleti fokozat sokfélesége
7. Különféle karok
8. Fogadjon el leginkább keményedő műanyagot vagy temoplasztot
9. Széles körben használják az otthoni apliane elecroninc berendezésekben, automata gépi kommunikációs egyenletekben, az elektronokban, készülékekben és 10. műszerekben, elektromos mozgószerszámokban stb.

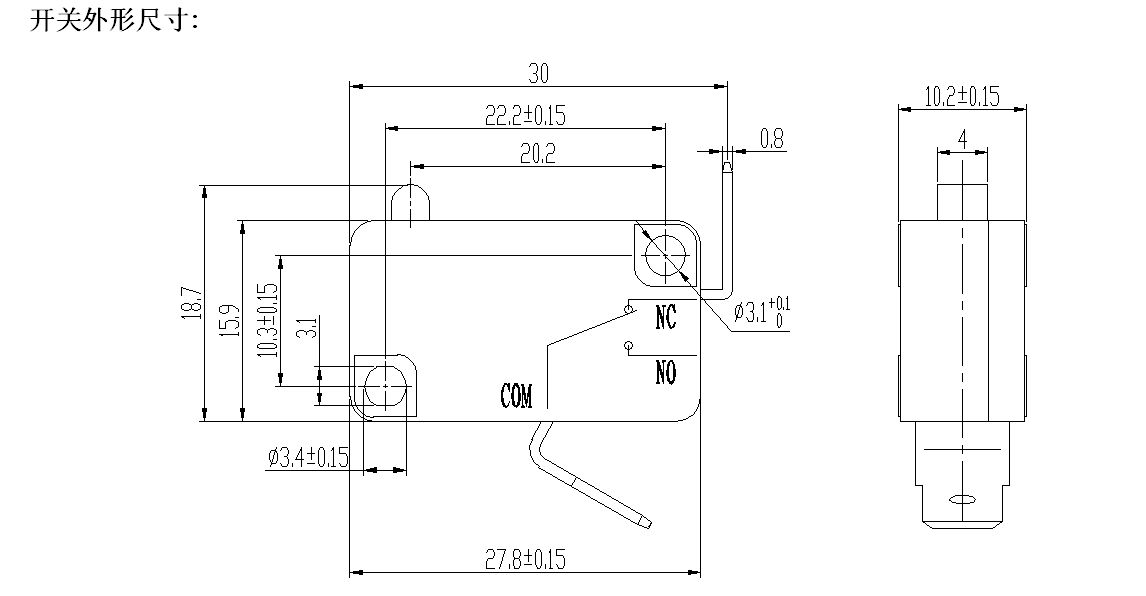

Mikrokapcsoló részletei
